продольно-резательная машина по сырому бетону ST-RB1500

st-machine-mashina-rezki-po-gidkomy-betonu-ст-машин-оборудование для стройиндустрии.jpg

оборудование на заказ

Машиностроительный завод СТ-МАШИН с 2003 года осуществляет разработку, изготовление и внедрение на производствах Заказчиков (РФ, СНГ) оборудования для строительной индустрии различной сложности.

В мае 2018 года был получен заказ на разработку и изготовление машины для продольной резки по сырому бетону. Пила для продольной резки плит нестандартной ширины (доборных элементов), меньшие изделия, чем ширина формования. Полотно алмазного диска пилы приводится в движение при мотор редуктора 3 кВт, машина устанавливается на рельсы краном, передвижение машины  производится вручную. Питание осуществляется через переносной кабель (в поставку не входит). Алмазные диски Ø1100 мм.

Технические характеристики:

Питание: 380 В, 50 Гц
Мощность: до 15 кВт
Вес: до 950 кг

Срок изготовления: 60 рабочих дней с момента оплаты аванса.

Гарантия: 12 месяцев.


Машины для резки ST для бетонных и железобетонных изделий


На сегодняшний день совместно с НПЦ Стройтех налажено производство и поставляется оборудование по России и СНГ 4-х видов машин:

  • ПОПЕРЕЧНАЯ
  • УГЛОВАЯ
  • УПРОЩЕННАЯ
  • ПОЛНЫЙ АВТОМАТ

«Машина для поперечной резки плит «МР ST-1500» (Россия), «Машина для резки плит  угловая «С30RLG» (машина для резки бетона под углом 900, Россия) и «Универсальная автоматизированная машина С/30» (Испания) для резки под любым углом, от 00 до 1800. При желании Заказчика мы готовы выполнить поставку резательной машины испанского производства, которая разрезает изделие под любым углом.

Поставки оборудования с 2003 года:

 -машина для резки под углом 900,  перпендикулярной резки (Санкт-Петербург, Актау, Оренбург, Пенза, Ивантеевкский завод, Московская область и др.)

-машина для резки под углом 600 (Киров, ЧОНАШ, Республика Марий Эл, г. Волжски др.)

-машина упрощенной резки для низких цехов, российского производства (Кокшетау, Актобе, Можга, Губкин)


В видео обзоре ниже подробно показан процесс производства и работы машины МР SТ для поперечной резки плит на линиях безопалубочного виброформования железобетонных изделий. В связи с тем, что условия эксплуатации данного оборудования в России и СНГ более жесткие, чем в европейских странах специалистами СТ-Машин (ООО ТЖБС) и НПЦ СТРОЙТЕХ в рамках программы импортозамещение были произведены доработки конструкций узлов и механизмов машин МР SТ. Преимущества и технические характеристики приведены после видеоролика.

По материалам сайта НПЦ СТРОЙТЕХ.

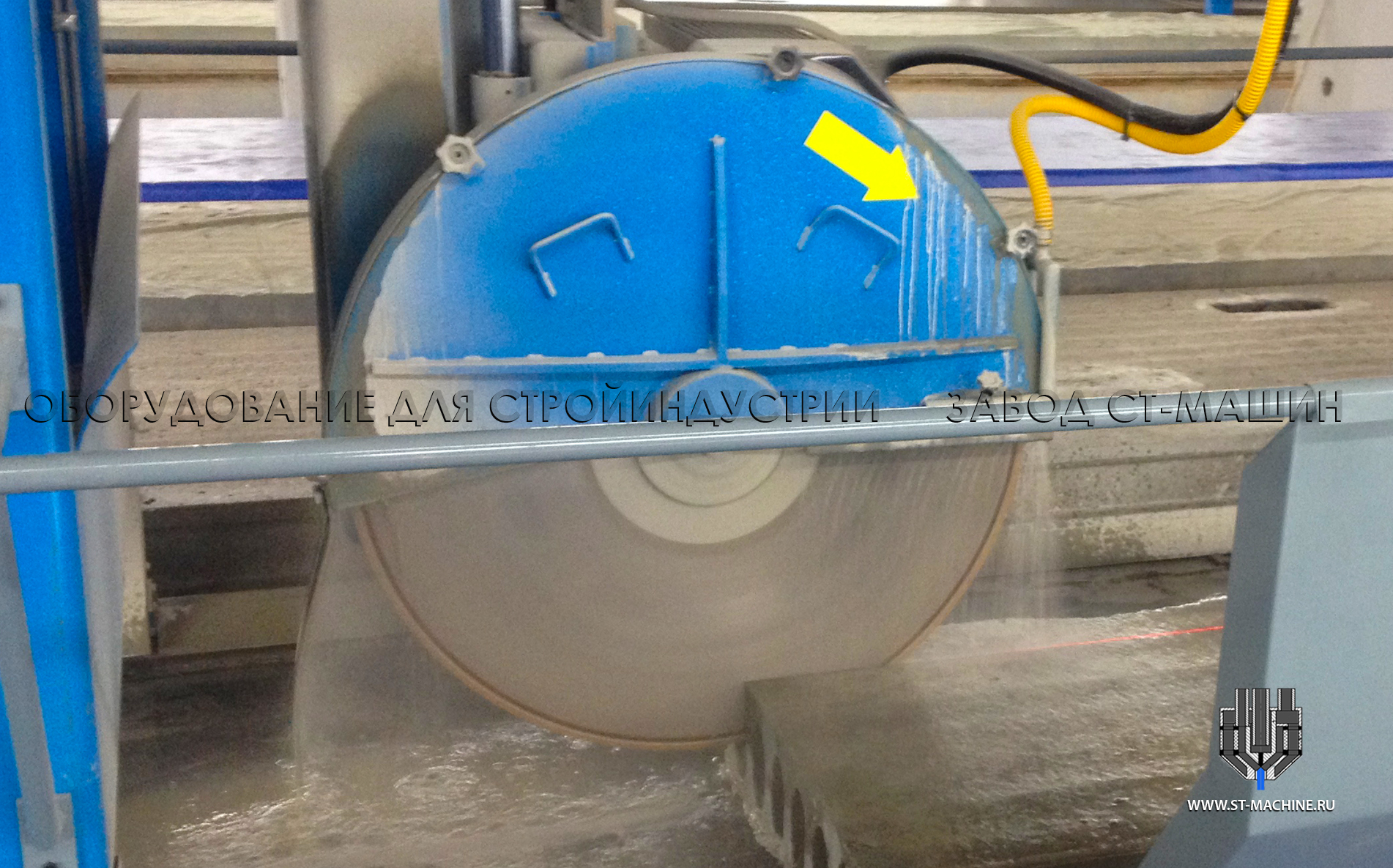

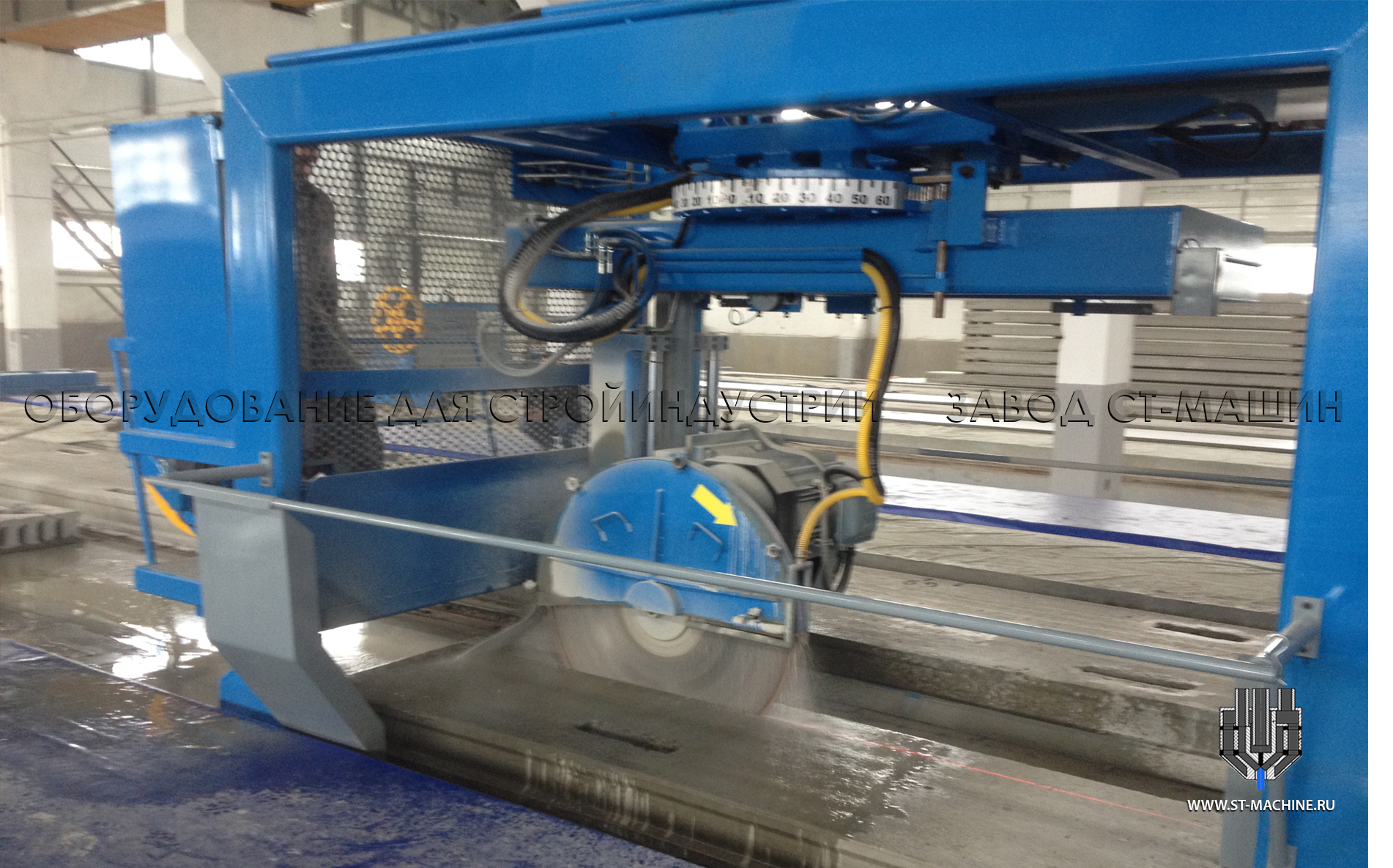

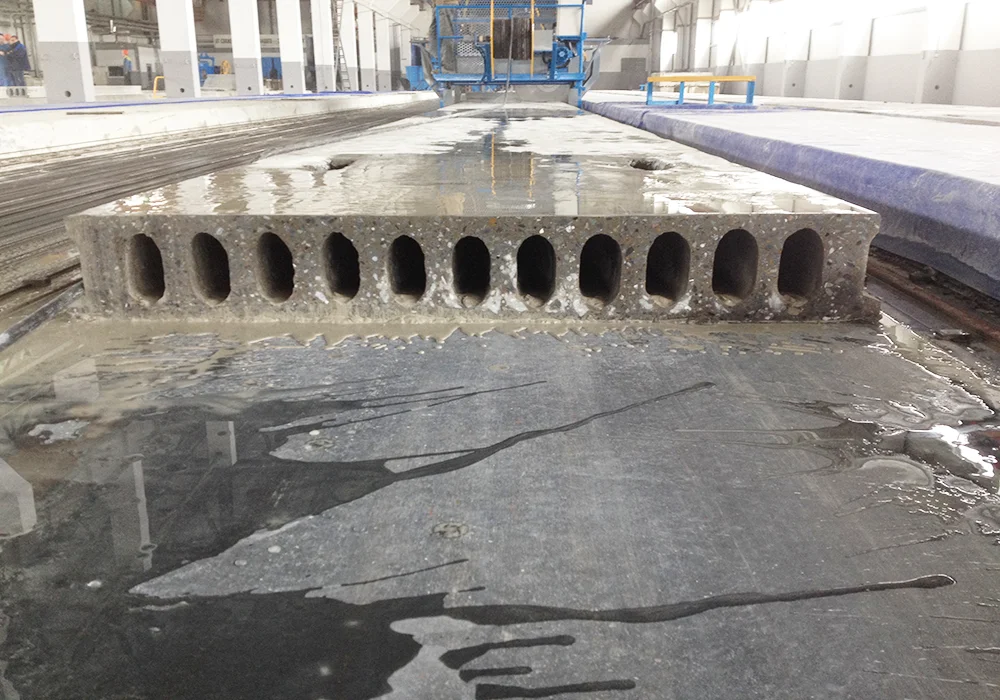

Машина для поперечной резки плит МР ST - 1500 предназначены для разрезания отформованной по всей длине дорожки лента на изделия в заданные размеры. Резка ленты осуществляется алмазным диском после того, как бетон наберет необходимую прочность, и будет снято напряжение с арматурных проволок.

Привод машины позволяет перемещать её по всей длине дорожки в прямом и обратном направлениях по направляющим рельсам.

Система управления позволяет осуществлять процесс резки бетона в автоматическом режиме, и снабжена защитой от ошибок оператора.

Машина для поперечной резки плит «МР ST-1500» имеет ряд преимуществ по сравнению с подобными аналогами на современном рынке:

1.  Высокая точность линейных размеров и перпендикулярность торцевых и продольных стенок разрезаемых изделий, достигается направляющими каретки алмазного диска, выполненных из комплектующих фирмы SKF, которые применяются в высокоточных станках с несущей способностью 15 тонн на направляющую.

2. В приводе перемещения машины вдоль дорожки использован электродвигатель итальянского производителя с электромеханическим тормозом, позволяющим точно фиксировать машину на заданный размер. Гуммированные полиуретановым компаундом ходовые колёса улучшают сцепление колес с рельсами, позволяют избежать проскальзывания и обеспечивают мягкость хода машины.

3  В системе охлаждения алмазного диска применен бак воды объёмом 1,5 м3. В аналогичных машинах баки воды не устанавливаются или устанавливаются объёмом 0,2 - 0,9 м3. В первом случае вода к алмазному диску подаётся от существующего водопровода по шлангу, который тянется за машиной, что создаёт определенные неудобства во время работы. Во втором случае из-за малого объёма баков воды их приходится постоянно наполнять и прерывать процесс резки изделий, что ведёт к потере производительности. Применение бака вода объёмом 1,5 м3 позволяет устранить указанные недостатки. Резервуар воды снабжен датчиком нижнего уровня, который не позволяет оператору запустить процесс резки бетона, если вода в баке окажется ниже его установки.

4.  В основных узлах применяны импортные комплектующие: электродвигатель привода диска фирмы ABBГермания, гидравлика итальянской фирмы Diplomat, питающий кабель PowerFlex.

5. В машинах последнего поколения в системе управления добавлена функция мотоучёта всех использованных электродвигателей, это гарантирует точное соблюдение регламентных работ по обслуживанию машины персоналом.

6.   Лазерный целеуказатель сменен с точечного на линейный, что облегчает оператору позиционирование машины над точкой реза.


Для разрезания используется резательная машина ST, отвечающая следующим требованиям:

-высокая скорость разрезания (не ниже 0,45 м/мин),

-режущий диск не задевает металлопокрытие дорожки,

-в целях безопасности диск расположен внутри машины,

-лазерная разметка изделия.

ГОТОВЫ ПОДГОТОВИТЬ КОНСТРУКТОРСКУЮ ДОКУМЕНТАЦИЮ И ИЗГОТОВИТЬ НЕОБХОДИМОЕ ОБОРУДОВАНИЕ. Пожалуйста, обращайтесь, подробно вас проконсультируем!
