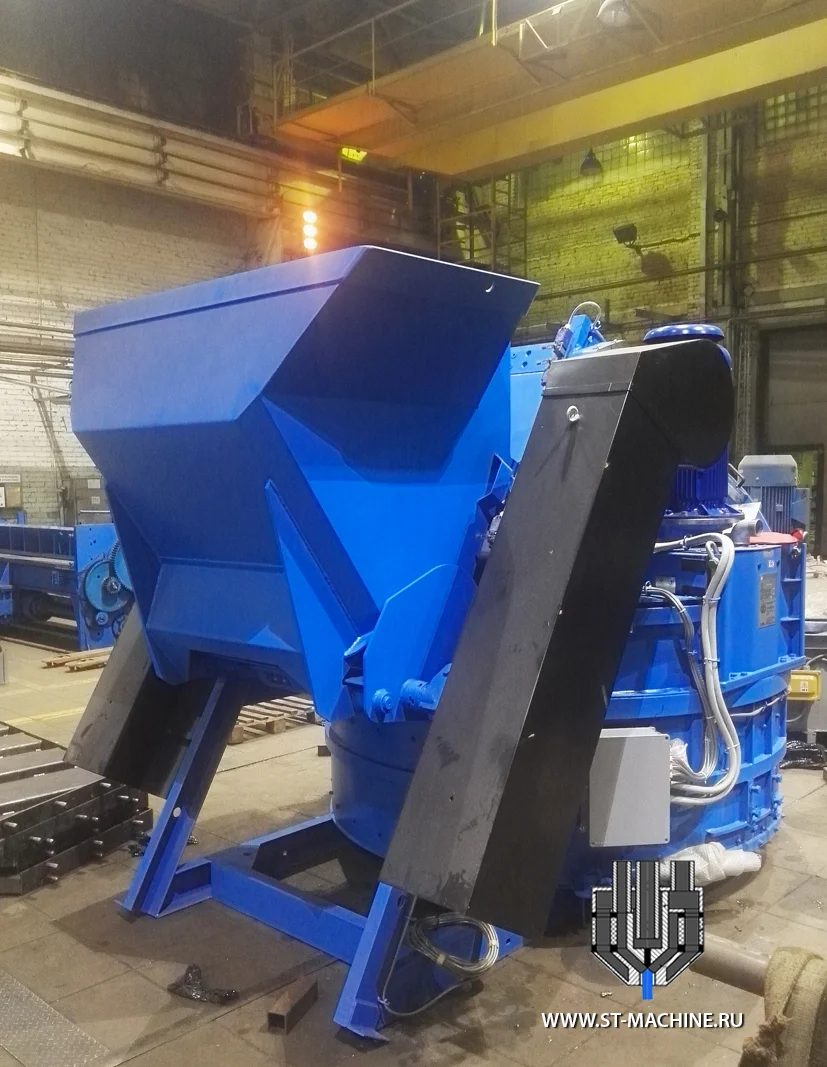

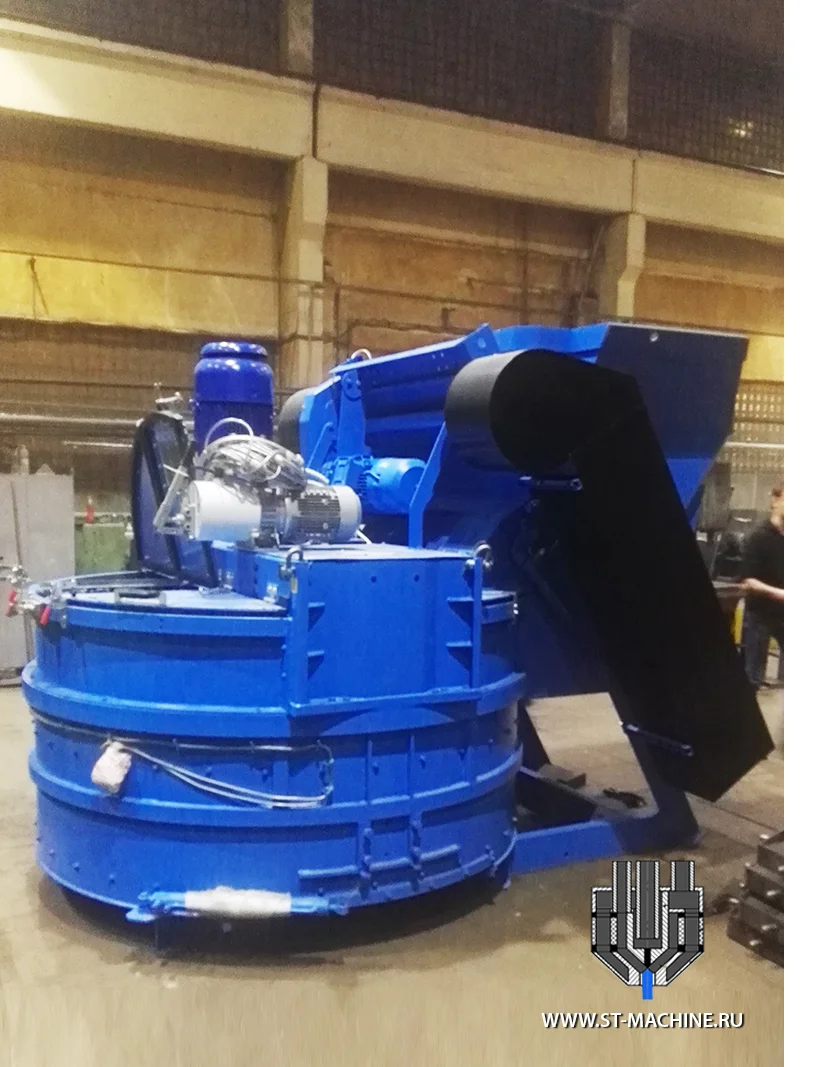

Сборка планетарного бетоносмесителя

Специалисты машиностроительного завода СТ-МАШИН завершают сборку бетоносмесителя для установки в комплекте бетонного завода в летнем исполнении БСУ-ST-60 (60 м³/ в час) для объекта в г. Михайлов, Рязанская область.

БСУ-ST-60 будет оснащён планетарным бетоносмесителем итальянского производства SICOMA 1500/1000.


Смесительное отделение включает в себя:

  • бетоносмеситель тарельчатого типа;
  • раму бетоносмесителя;
  • привод скипа;
  • скип;
  • направляющие скипа с тросовой подвеской;
  • раму с весо-дозировочным оборудованием (дозаторы: цемента, воды, хим.добавок).

Данный планетарный тип смесителя отлично зарекомендовал себя как для производства товарного бетона и жестких бетонных смесей, так и в работе с вибропрессами. На объекте в Михайлове планируется монтаж технологической линии для производства мелкоштучных изделий ROMETA 2030.


СТ-МАШИН осуществляет подбор и установку любого типа бетоносмесителя / любой страны-производителя под задачи Заказчика: двухвальный, одновальный, планетарный, тарельчатый. Для увеличения производительности конструкции и облегчения доставки ингредиентов в барабан установки, готовы оснастить бетоносмеситель скиповым подъёмником / конвейерной подачей / любым другим типом загрузки инертных материалов.


Планетарный бетоносмеситель MP 1500/1000 производства Sicoma

Технические характеристики

  • Объем по загрузке – 1500 л
  • Объем уплотненного бетона за цикл – 1000
  • Мощность привода смесительного механизма 45 кВт
  • Мощность гидростанции – 4 кВт
  • Мощность привода скипового подъемника 7,5 кВт
  • Мощность гидростанции 4 кВт
  • Частота вращения валов – 21 об./мин
  • Масса без скипа 3600 кг
  • Масса со скипом 4900 кг



    Преимущества

    1. Надежность редукторов Sicoma MP 1500/1000 подтверждается гарантийными обязательствами на 5 лет или 10 000 моточасов.
    2. Днище и боковые стенки смесителя футерованы износостойкими чугунными пластинами Ni-Hard толщиной 15 мм, минимальный класс твердости по Бринеллю – 500 HB.
    3. Смесительные лопатки изготовлены из чугуна Ni-Hard (600 HB).
    4. Боковые смесительные лопатки изготовлены из чугуна Ni-Hard (600 HB).
    5. Двигатели класса B с изоляцией класса H, степень защиты IP55, напряжение (380-440V, 50Hz).
    6. Гидравлический выгрузной затвор с двумя датчиками положения.
    7. Гидростанция со вспомогательным ручным насосом для аварийного открытия выгрузного затвора.
    8. Подача воды осуществляется через перфорированные трубы с инжекторами, которые равномерно распределяют воду по всей поверхности чаши бетоносмесителя.
    9. Инспекционные люки, которые оснащены системой безопасности, блокирующей доступ в бетоносмеситель при включённом приводе ротора.
    10. Вращение боковых скребков препятствует образованию наростов на внутренней поверхности корпуса бетоносмесителя.
    11. Регулировка зазора лопаток бетоносмесителя.
    betonnui zavod 120 m3 hour.jpg
    bsu 60 m3 hour stmachine.jpg

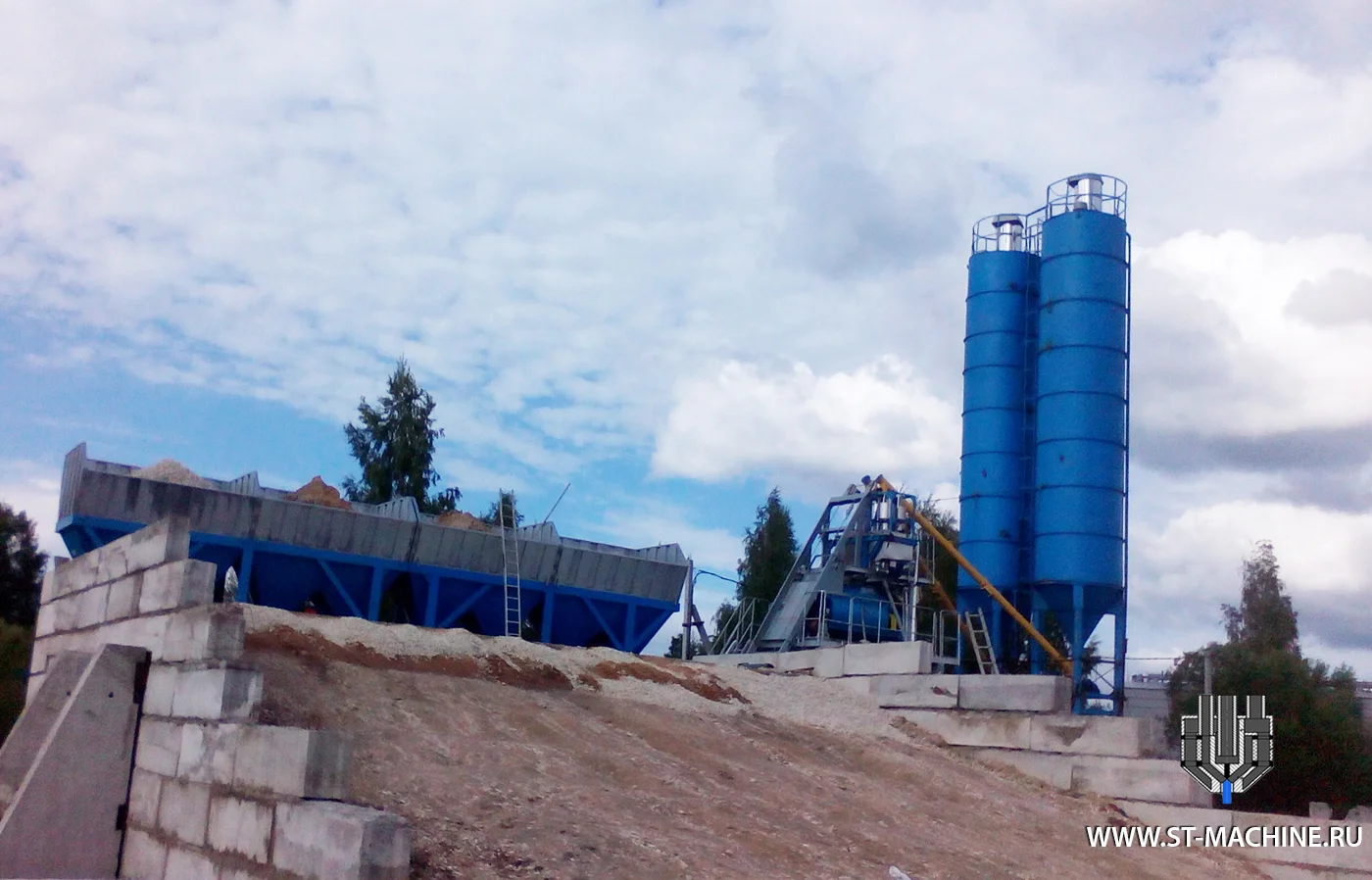

    ST 60 concrete plants.jpg
    ST 180 concrete plants.jpg

    Наиболее крупные объекты поставок бетоносмесительного оборудования в 2017 году:

    БСУ ST-120 ТВИН в Московской области (120 м³/ч на базе 2-х двухвальных бетоносмесителей принудительного действия (1500/1000 л, KOMPLET/Италия).

    БСУ-ST-60-3Б в Михайлове (60 м³/ч 1500/1000 л, KOMPLET/Италия с объемом готового замеса равным V=1 м³).

    БСУ-ST-60-4Б в Брянске (60 м³/ч двухвальный бетоносмеситель отечественного производства СБ-163А с объемом готового замеса равным 1 м³).

    БСУ-ST-180 в Череповце с системой обогрева инертных материалов (180 м³/час на базе 2-х двухвальных бетоносмесителей принудительного действия 1500/1000 л, KOMPLET/Италия с объёмом готового замеса 1,5 м³ каждый).

    БСУ-ST60-3Б в Калининграде (60 м³/ч 1500/1000 л, KOMPLET/Италия).
