Специалисты производственного предприятия СТ-Машин для завода железобетонных изделий «Бенокор»  (г. Ташкент) разработал, изготовил и внедрил комплект форм для производства балок стропильных и подстропильных железобетонных, соответствующих ГОСТ 20372-90 следующих типоразмеров:

  1. БСП 9, 1БСП12 серии 1.462.1-10/89
  2. 1БСД12, 2БСД12 серии 1.462.1-3/89
  3. 1БСД18, 2БСД18 серии 1.462.1-3/89
  4. Подкрановых балок БК6 серии 1.426.1-8

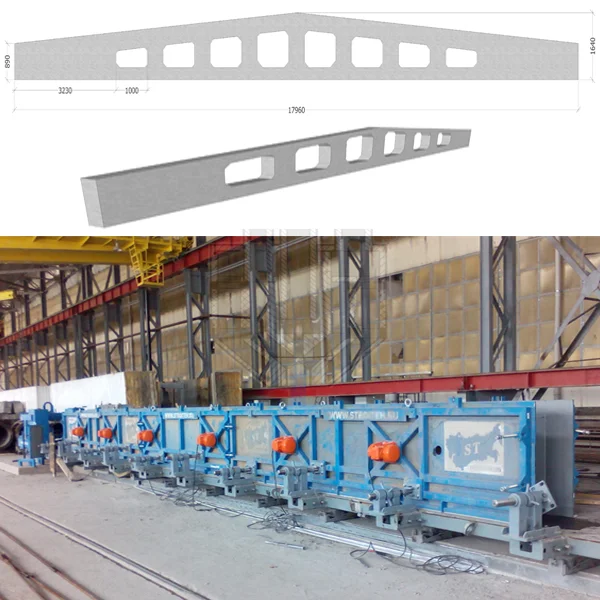

форма для балок 1БСД12  1БСД18 стмашин оборудование для стройиндустрии.jpg

Конструкция форм включает в себя металлическое основание выполнение из листового и профильного проката. Внутри основания проложен замкнутый контур из полимерных труб, по которым подаётся теплоноситель, горячая вода температурой до 90 градусов. Система управления автоматически поддерживает заданную температуру.

На основании смонтирована бортовая оснастка, форма которой соответствует боковым поверхностям формуемых балок. Заданные геометрические размеры балок достигаются перемещением бортовой оснастки при помощи упоров, оснащенных соединением винт-гайка.

Крепления придонных и торцевых бортов форм в рабочем положении осуществляется откидными болтами.

Собранная в рабочее положение форма заполняется бетоном. Уплотнение бетонной смеси производится вибраторами, расположенными на продольных бортах. Затем специальным устройством на форму сверху укладывается термовлагозащитное покрытие и включается режим прогрева.

При достижении бетоном необходимой прочности форма распалубливается и изделие мостовым краном  при помощи траверсы перемещается на пост вывоза из цеха готовой продукции.

Внедрение формы в производство осуществлялось специалистами Заказчика под руководством монтажника СТ-Машин. В процессе внедрения специалисты Заказчика ознакомились с технической документацией и прошли обучение по наработке соответствующих навыков необходимых при работе с формой.

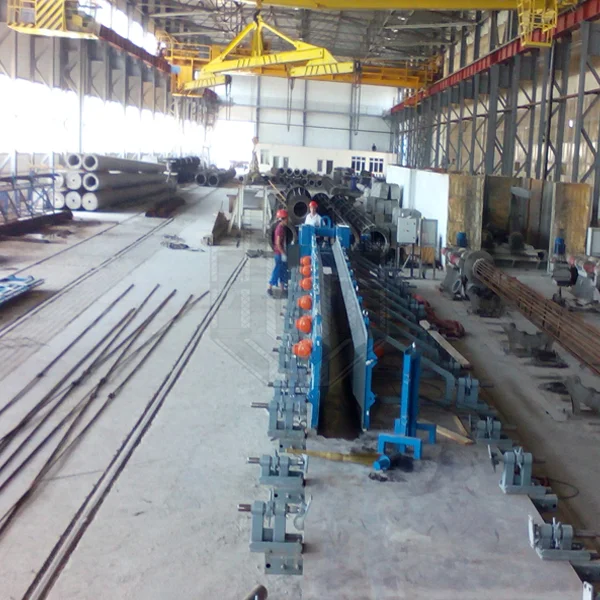

Ниже на представленных фотографиях показан процесс:

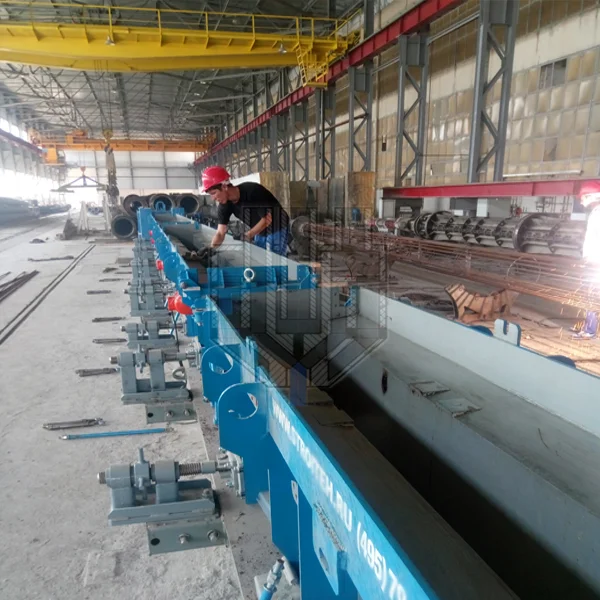

  • подготовки формы к заливке ее бетоном;

  • заливка формы бетоном из специальной емкости;

  • распалубка готового изделия;

  • транспортировка готового изделия мостовым краном при помощи двух траверс на склад готовой продукции;

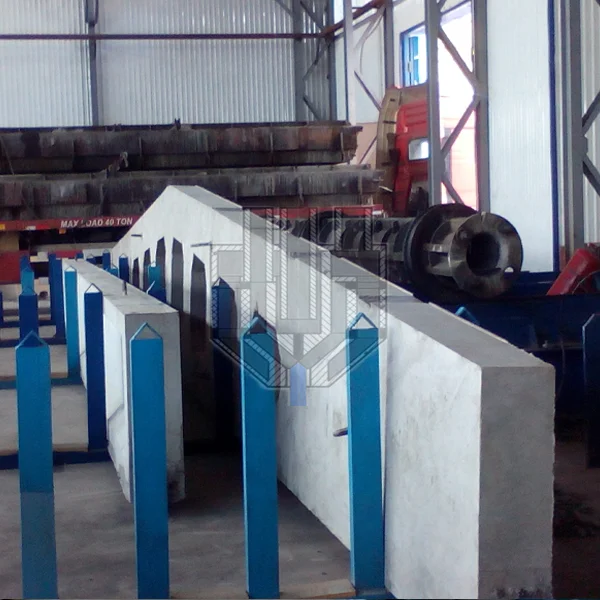

  • хранение готовой продукции на складе в стеллажах.

foto_obzor_proizvodstva 1БСД12.jpg



Готовы изготовить металлоформы для стройиндустрии любой сложности для производства бетонных и железобетонных изделий.

СТ-МАШИН (Модернизация / Реконструкция заводов и предприятий строительной индустрии)
+ 7 495 136 50 95           e-mail: info@st-machine.ru

foto_obzor_proizvodstva gbi izdeliya.jpg
foto_obzor_proizvodstva 1БСД12  1БСД18.jpg
армирование жби изделия балки.jpg
армирование жби изделия стмашин формы для жби.jpg
армирование жби изделия.jpg
металлоформа жби оборудование для стройиндустрии стмашин.jpg
металлоформа жби оборудование для стройиндустрии.jpg
металлоформа жби стмашин.jpg

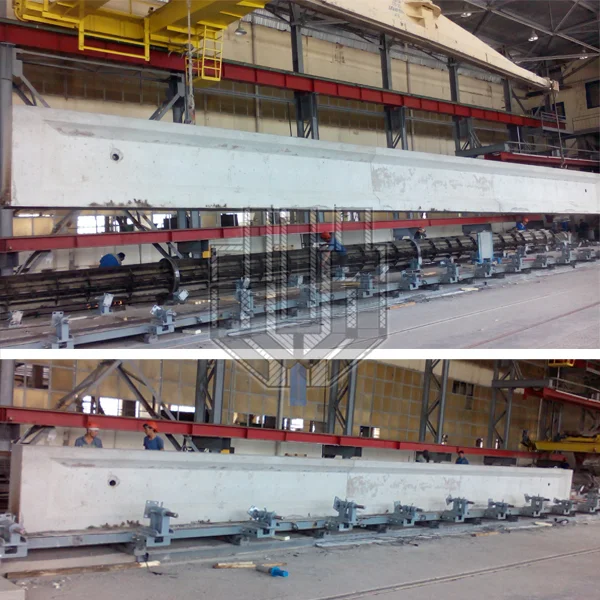

balka izgotovlenie gelezobetonnue izdeliya.jpg



Балки стропильные двускатные 1БСД 18-2-1-6 к7 производят по стандартизированной технологии виброформования в вертикальном положении в металлических опалубках. Процесс протекает в условиях специализированного завода, обслуживание машин осуществляет квалифицированный персонал. Готовая продукция проходит комплекс приемо-сдаточных испытаний, на основании которых составляют техническую документацию.

Двускатные балки армируют стальными сварными конструкциями переменной высоты. Используется продольная предварительно термически упрочненная арматура, располагаемых по определенной схеме. Для поперечной вязки берут вязальную проволоку класса Вр-2. Подбор арматуры выполняется в соответствии с расчетами на изгиб, прогиб и трещиностойкость.
