Металлические формы образующие оснастки ST для формующих машин линий безопалубочного виброформования Tehnospan, Tensyland и Resimart.

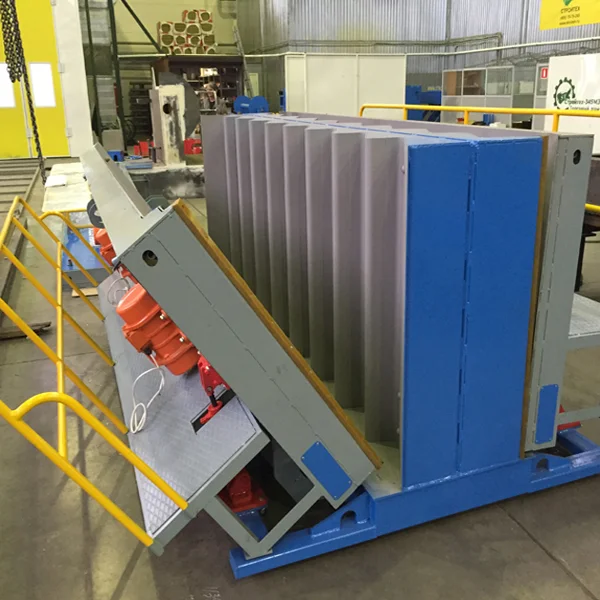

lest marsh.jpg



Универсальные (возможно регулировать размеры).

Формы универсальные позволяют применять в производстве широкий диапазон регулировки размеров под различный спектр изделий. Формы колонн, формы лестничных маршей с гидробортами, Z-образные формы лестничных маршей и мн.др.

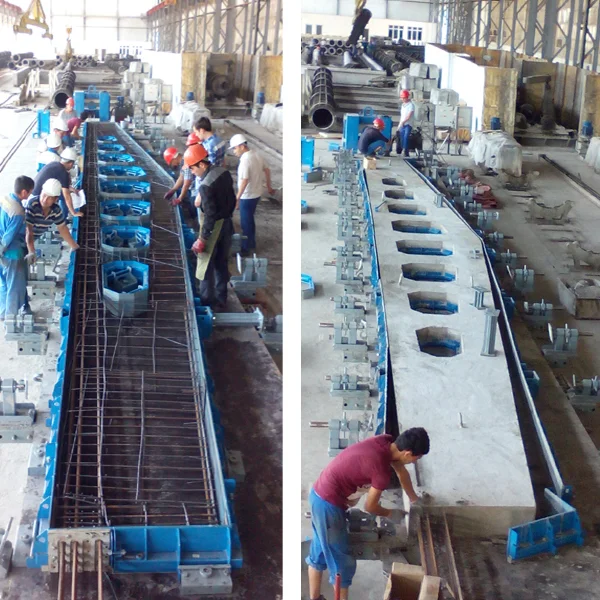

balki metalloforma.jpg



Металлоформы для изготовления напряженных железобетонных изделий.

Формы для изготовления  изделий  из преднапряженного железобетона.  К примеру, комплект для строительства цехов (формы для балок стропильных и подстропильных).

tetrapod st.jpg



Классические формы для производства ЖБИ

  • формы для изготовления тетраподов;
  • формы балки;
  • формы для производства дорожных плит;
  • формы для лестничных маршей и так далее.



СТ-МАШИН осуществляет проектирование, изготовление и ввод в производственный цикл металлических форм различных классификаций для изготовления изделий из железобетона. Преимущество металлических форм жби ST – это неизменное качество оборудования, рассчитанное на многолетнюю работу без дополнительных затрат на обслуживание. Формы ST гарантируют стабильный выпуск бетонной и железобетонной продукции для производственных целей, в частности, для строительной индустрии. Специализация СТ-Машин:  выпуск нестандартных металлических изделий и конструкций, для заводов  по изготовлению железобетонных изделий, таких как: пресс-формы для плит пустотного настила, балок, ригелей, перемычек,  диафрагм жесткости, лестничных маршей и мн.другое.  Оказываем  услуги  по разработке комплекта конструкторской документации в 3D формате. Технические возможности и квалификация сотрудников позволяют изготовить любые металлические изделия и конструкции.

Классификация форм торговой марки ST для изготовления железобетонных изделий:

  • универсальные;
  • формы для изделий из преднапряжённого железобетона;
  • классические.

Популярное решение  -  групповые кассетные формы на несколько изделий, в которых каждая внутренняя разделительная перегородка кассеты является общей для соседних формуемых изделий. Наружные стенки, а также каждую третью или четвертую внутреннюю перегородку кассеты устраивают двойными и используют как паровые рубашки для подогрева изделий. На стенке формы укрепляют вибратор, который уплотняет бетонную смесь.

Например, форма колонн и кассетная форма для одновременного изготовления двух лестничных маршей. Бетонную смесь уплотняют вибраторами, укрепленными на продольных бортах формы. Подогревают изделия паром, пускаемым во внутренний вкладыш.

Принимаем заявки на изготовление металлических форм на e-mail:   info@st-machine.ru. Готовы спроектировать и изготовить формы для  ЖБИ с любыми заданными размерами и конфигурацией, в том числе по чертежам Заказчика. Также готовы предоставить металлоформы в аренду.


каталог  оборудования  для  жби

ФОРМЫ ЖБИ

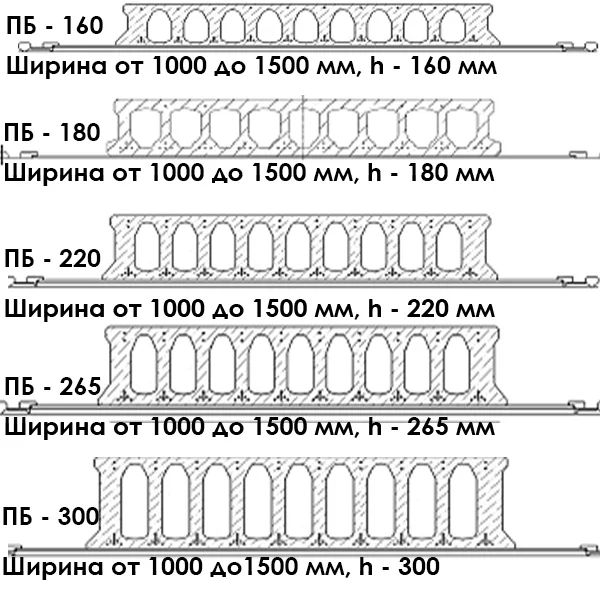

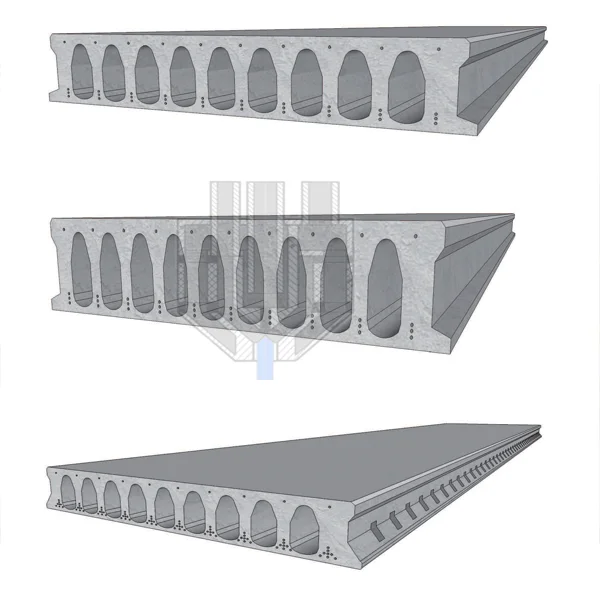

Плиты перекрытия пустотные ПБ ГОСТ 9561-91 (Технология ЛБФ / Линии безопалубочного формования железобетона). Данное оборудование торговой марки ST предназначено для производства плит пустотного перекрытия при возведении жилых многоэтажных домов и административных зданий.

  • ПБ - 160 ширина от 1000 до 1500 мм, h - 160 мм
  • ПБ - 180 ширина от 1000 до 1500 мм, h - 180 мм
  • ПБ - 220 ширина от 1000 до 1500 мм, h - 220 мм
  • ПБ - 265 ширина от 1000 до 1500 мм, h - 265 мм
  • ПБ - 300 ширина от 1000 до 1500 мм, h - 300 мм
plitu_pestotnue_ст машин.jpg

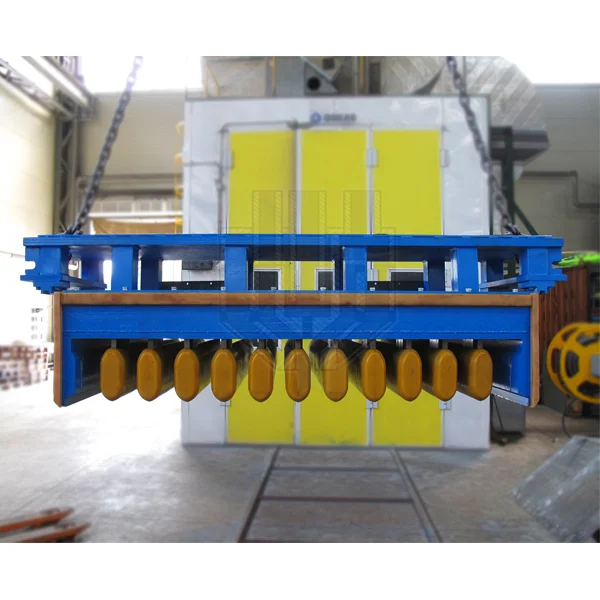

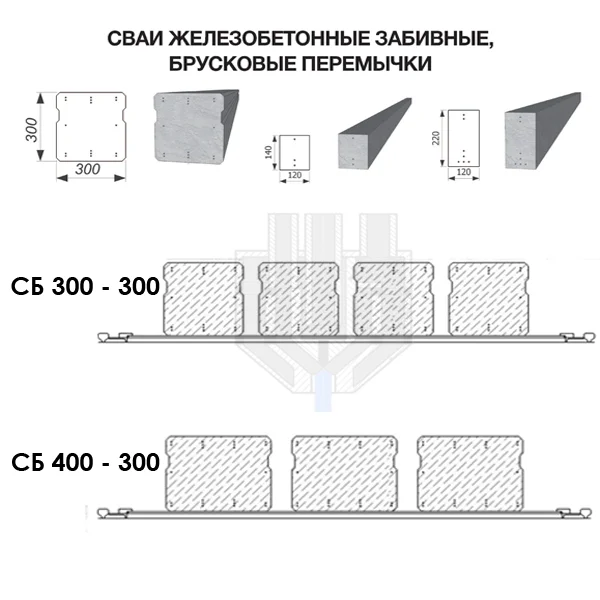

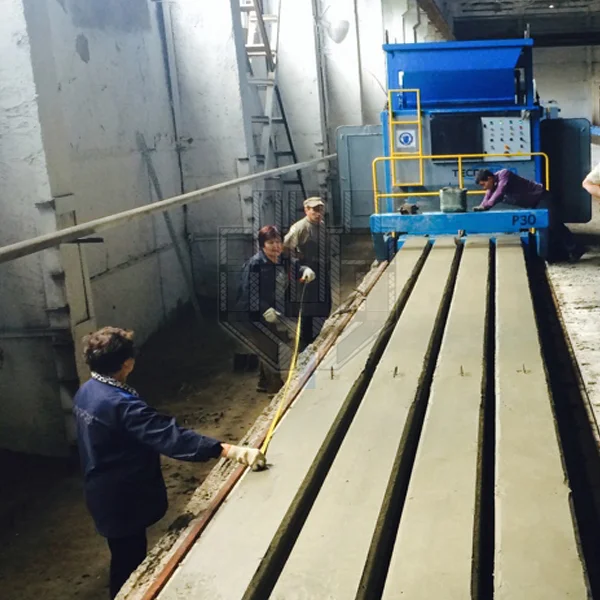

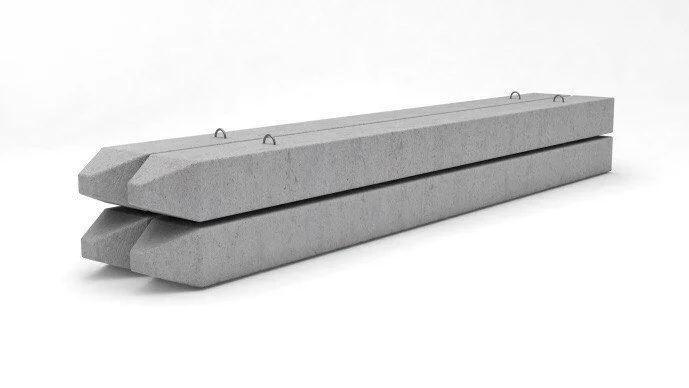

Сваи железобетонные забивные, цельные и составные. Брусковые перемычки (ГОСТ 19804-91)

  • СБ 300 - 300 (ширина - 300 мм, высота - 300 мм, количество изделий на дорожке линии безобалубочного формования железобетона - 4).
  • СБ 400 - 300 (ширина - 400 мм, высота - 300 мм, количество изделий на дорожке линии безобалубочного формования железобетона - 3).

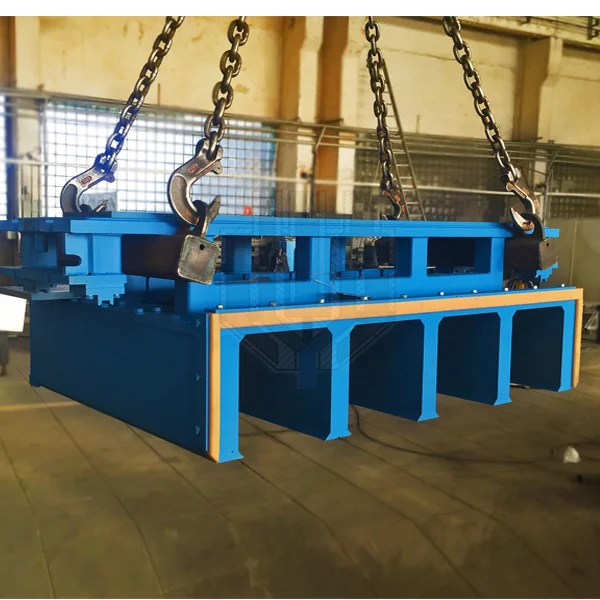

st machine svai forma gbi.jpg
svai formu gbi.jpg
st machine svai formovanie lbf.jpg
st machine svai gotovue lbf.jpg

Сваи железобетонные 150 х 150

Специалистами производственного предприятия СТ-Машин в декабре 2017 года изготовлены металлические формы для производства свай сечения 150х150 мм (10 шт.).

металлическая форма для изготовления балок st-machine.ru.jpg
3 (1).jpg
forma izgotovleniya balok st.jpg

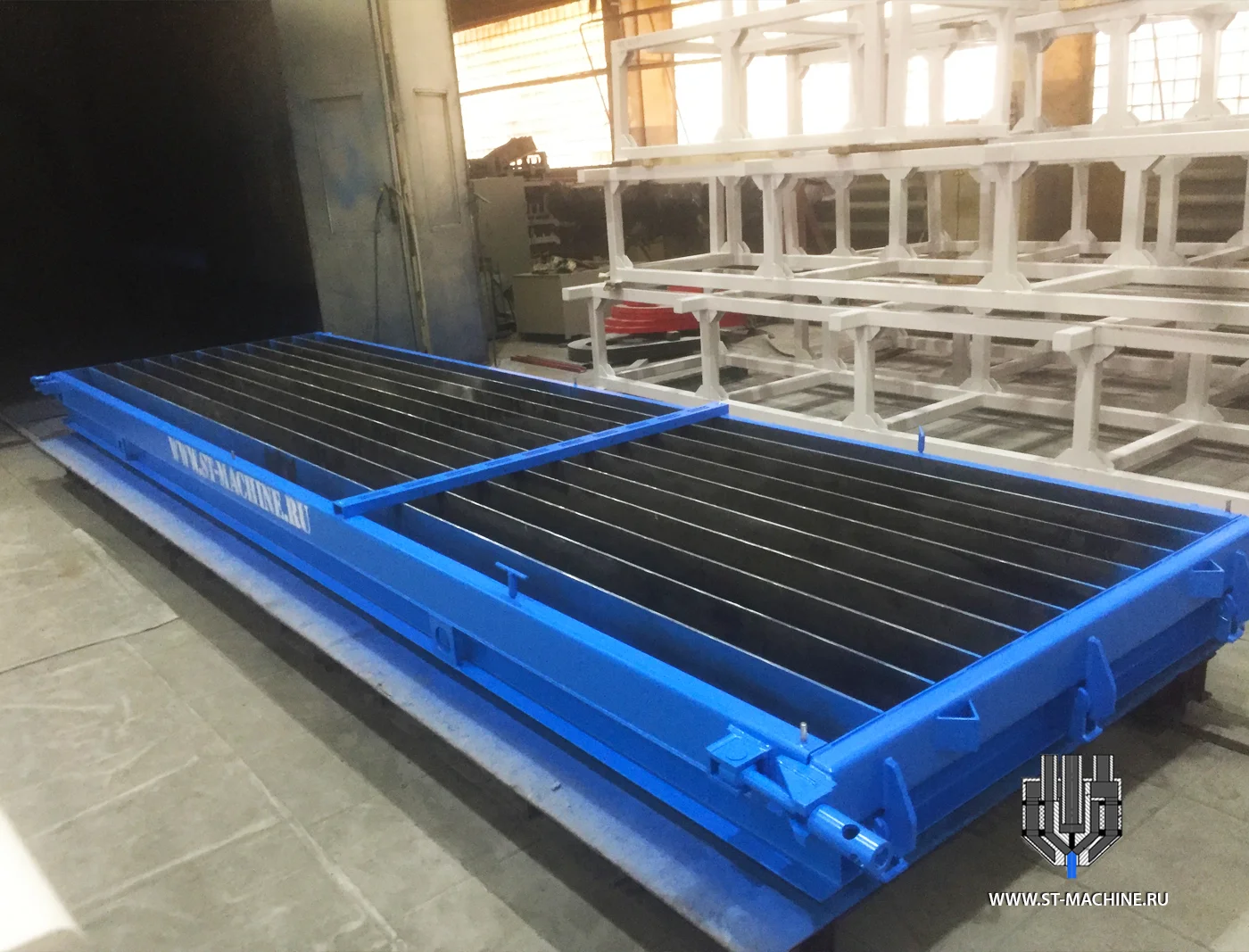

forma izgotovleniya balok.jpg

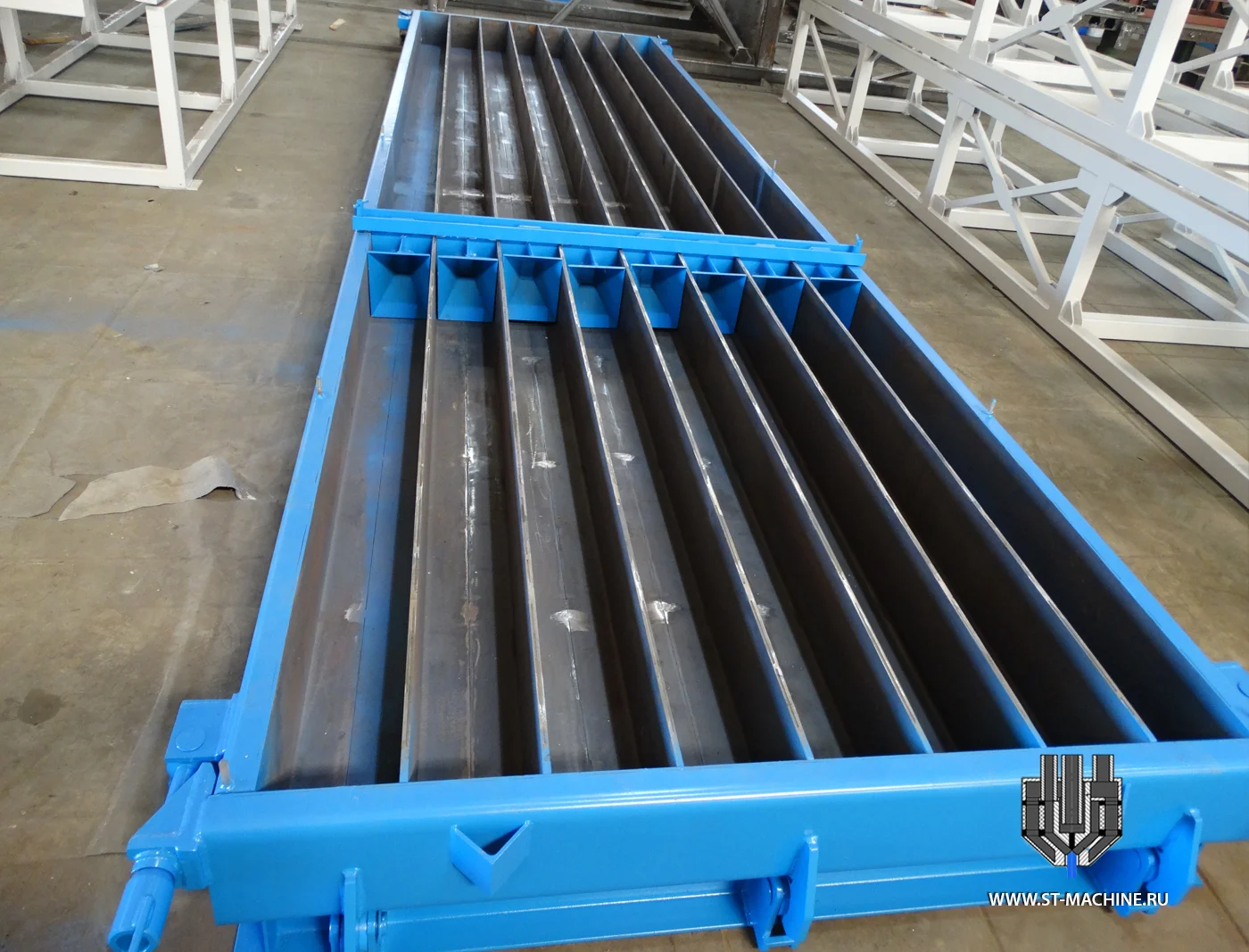

Сваи железобетонные 200 х 200

Металлические формы для изготовления свай забивных с возможностью регулировать длину цельной сваи от 1 до 6 метров, также металлоформа подходит для производства составных железобетонных свай.

изготовление-на-заказ-форм-жби-формы-свай-200-200-8ручьев-ст-машин-st-machine.ru-москва-балашиха.jpg
изготовление-оборудование-для-жби-формы-свай-200-200-6метров-ст-машин-st-machine.ru-москва-балашиха.jpg
изготовление-на-заказ-форм-жби-свай-200-200-8ручьев-ст-машин-st-machine.ru-москва-балашиха.jpg

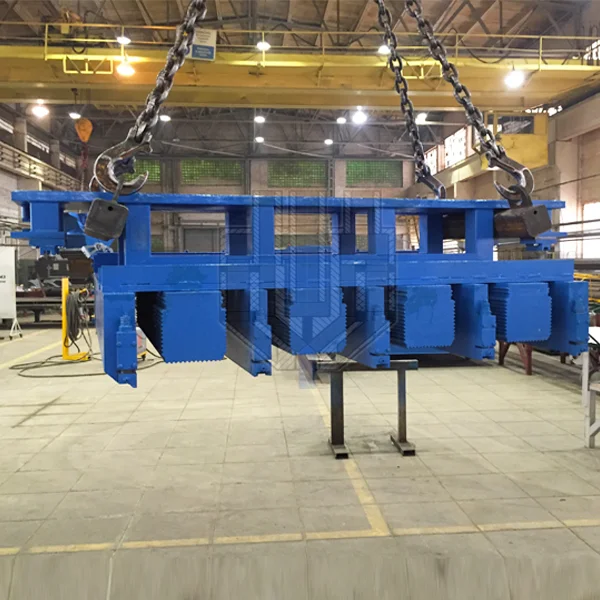

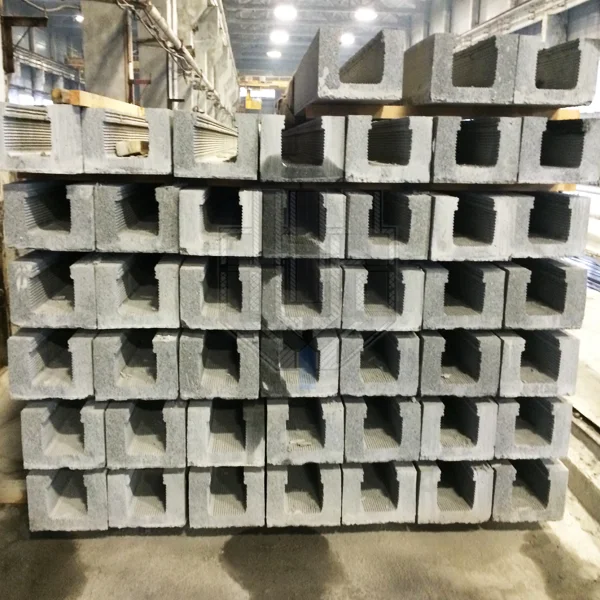

Ригели лотковые для каркаса здания (ТУ 5825-276-3655401-09)

Формы жби для производства ригелей железобетонных предварительно напряжённые:

  • РБ 310-250 (ширина - 310 мм, высота 250 мм, количество изделий на дорожке ЛБФ - 4).
  • РБ 400-250 (ширина - 400 мм, высота 250 мм, количество изделий на дорожке ЛБФ - 3).
st machine forma gbi rigeli.jpg
st machine rigeli.jpg
st machine formovka lbf rigeli.jpg
st machine gotovue izdeliya rigeli.jpg

Перемычки брусковые простые (на 1 типоразмер):

  • 2ПБ (ширина - 120 мм, высота - 140 мм, количество изделий на дорожке - 6).
  • 3ПБ (ширина - 120 мм, высота - 220 мм, количество изделий на дорожке - 6).
  • 5ПБ (ширина - 250 мм, высота - 220 мм, количество изделий на дорожке - 4).
  • 10ПБ (ширина - 250 мм, высота - 190 мм, количество изделий на дорожке - 4).

Перемычки брусковые комбинированные (на 2 типоразмера).

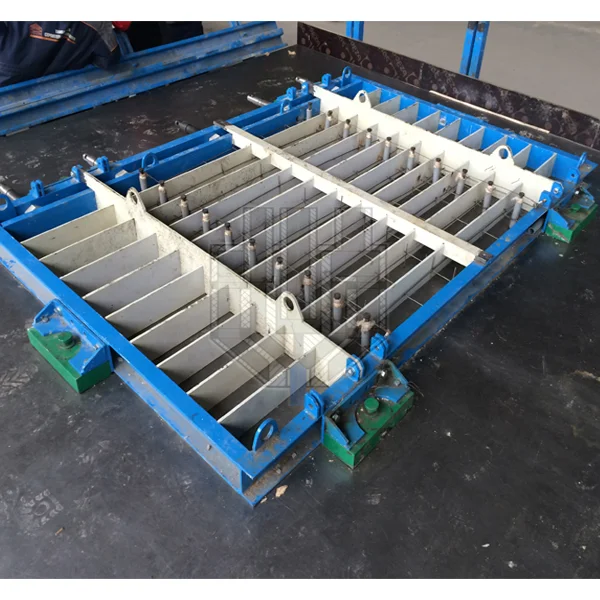

peremuchki press forma.jpg
st machine peremuchki.jpg
peremuchki forma.jpg
peremuchki izdelie lbf.jpg

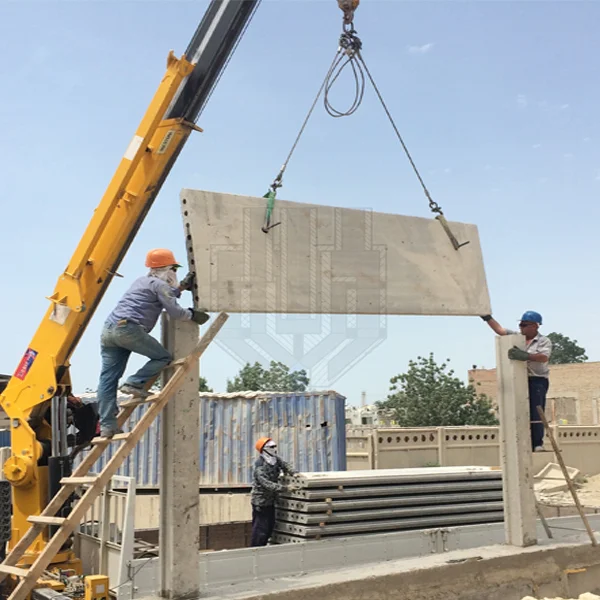

Детали оград (формы жби  ПО и СО).

Панель ограждения ПО (ширина - 1215 мм, высота - 120 мм, количество изделий на дорожке - 1)

Столб ограждения СО (ширина - 200 мм, высота 240 мм, количество изделий на дорожке - 4)

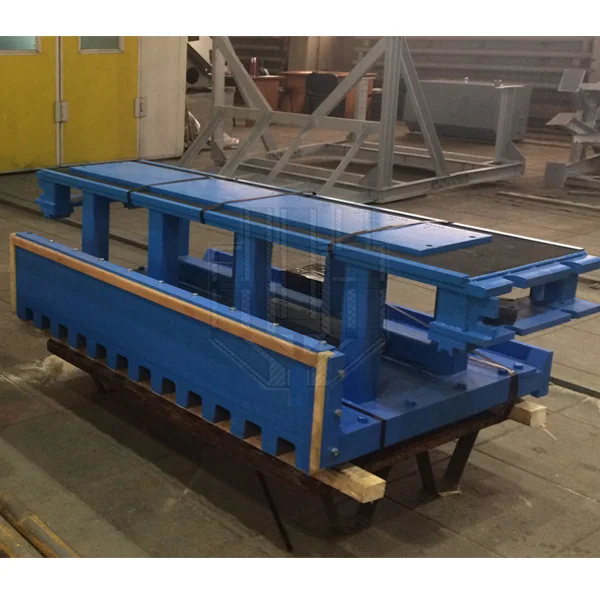

ograd mf.jpg
ograd plitu.jpg
ograd gotovo.jpg

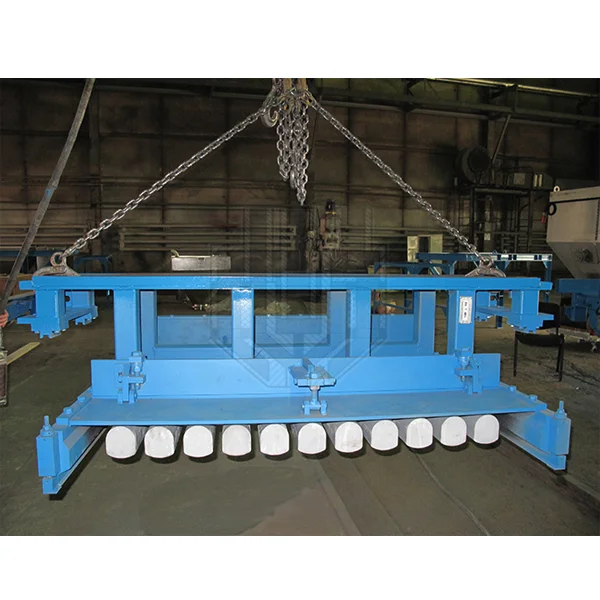

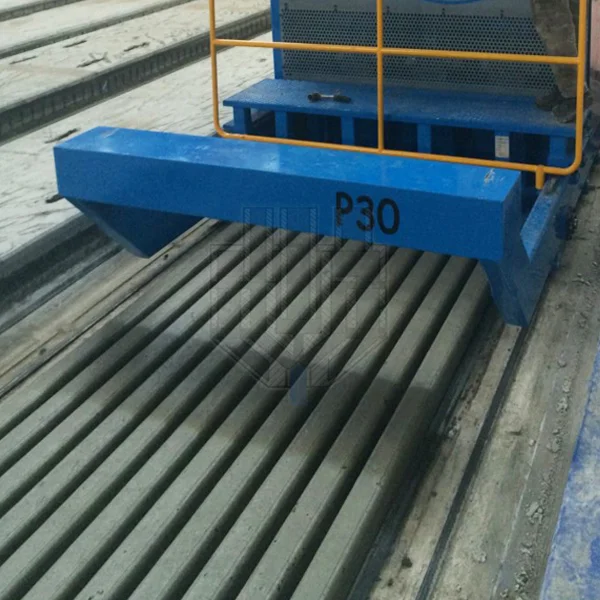

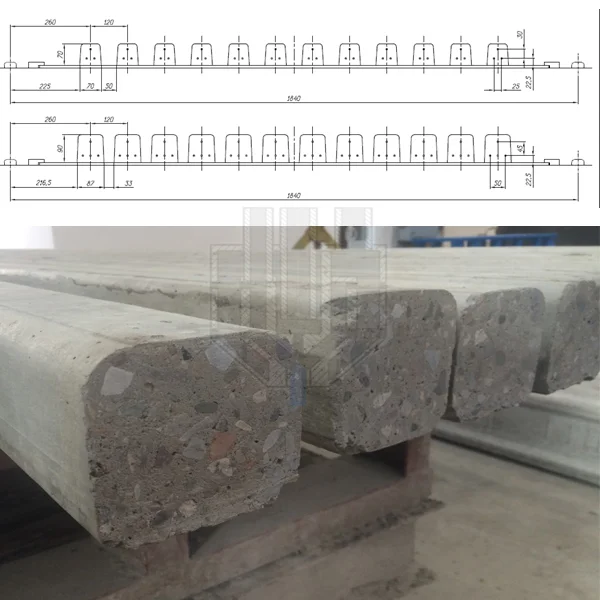

Пресс-форма ST для шпалерных стоек ПФ 70х70/61 (длина - 1022 мм,  ширина - 2035 мм, высота - 562 мм, масса - 1370 кг).

По индивидуальной заявке от Заказчика (ООО «Мальтес», Республика Ингушетия) изготовлена  форма жби для шпалерных стоек (столбиков, опор) 70х70/61 чертеж ПФ-СШ 70х70 – 1.00.00.00. Применение: для формовочной машины линии безопалубочного формования. Изготавливаемая шпалера представляет собой армированный железобетонный столб сечением 70х70 мм. Армирование проволокой ВР6 с количеством проволок на шпалеру - 3 шт. Шпалерные стойки предназначены для устройства садов и виноградников, служат для размещения и поддержания шпалерной проволоки.

shpalera forma.jpg
shpalera stolbiki.jpg
shpalera stolbiki lbf.jpg
shpalera stolbiki g.jpg

Форма ступеней лестницы ЛС-1 (ширина - 1500 мм, высота - 140 мм, количество изделий на дорожке - 3)

forma stupeni st machine.jpg
metalloforma gbi stupeni st machine.jpg
forma gbi stupeni st machine.jpg
stupeni st machine.jpg

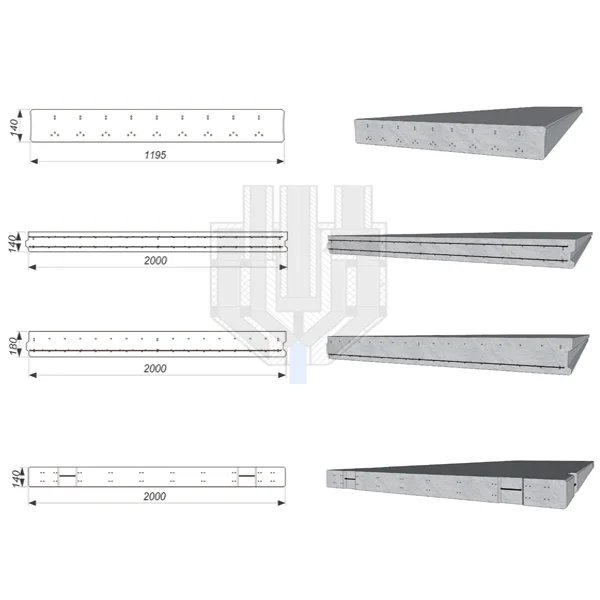

Формы жби для производства  дорожных плит и  бордюров

forma gbi dorognaya plita.jpg
plitu dorognue.jpg
forma bordir.jpg
forma gbi bordir.jpg

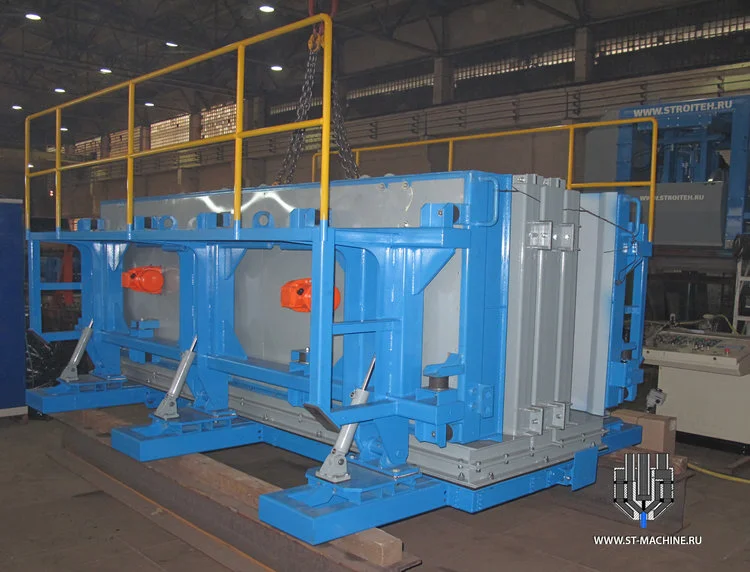

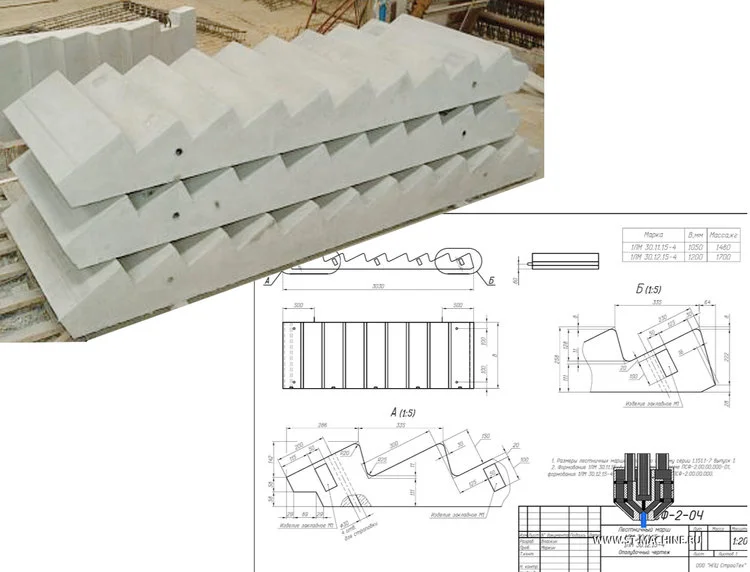

Формы для производства лестничных маршей и балок, имеющие стопроцентную заводскую готовность.

Металлоформа для производства лестничных маршей включает:

  • форму раздвижную с креплениями под установку фигурного разделителя для формования в двух лотках, с ненапрягаемой арматурой;
  • с водяной рубашкой;
  • гидравлическим механизмом открытия и вибраторами.

Габариты формы: 3730 X 2450 Х 2060 мм. Комплект оснастки для производства лестничного марша 1ЛМ 27.11.14 - 4, 1ЛМ 27.12.14 - 4. Комплект оснастки для производства лестничного марша 1ЛМ 30.11.14 - 4, 1ЛМ 30.12.14 - 4.  Подготовка конструкторской документации.

На протяжении рабочего цикла пост производства лестничных маршей ST обслуживается всего одним специалистом. Форма для производства лестничных маршей ST имеет 100% заводскую готовность и после установки требует только подачи электричества и горячей воды.  Установленные в форме для производства лестничных маршей вибраторы позволяют максимально упростить и ускорить процесс производства лестничных маршей.  Имеется возможность регулировать ширину марша от 1050 мм до 1500 мм, а также количество ступеней с помощью специальной магнитной вставки.

Формы для лестничных балок ST предназначены для производства лестничных балок с возможностью изготовления изделий БЛ-1 и БЛ-2.
Оборудована «водяной рубашкой» для прогрева изделий. Возможно подключение оборудования к действующей системе тепловлажностной обработки.

forma balka st machine.jpg
gbi balka st machine.jpg

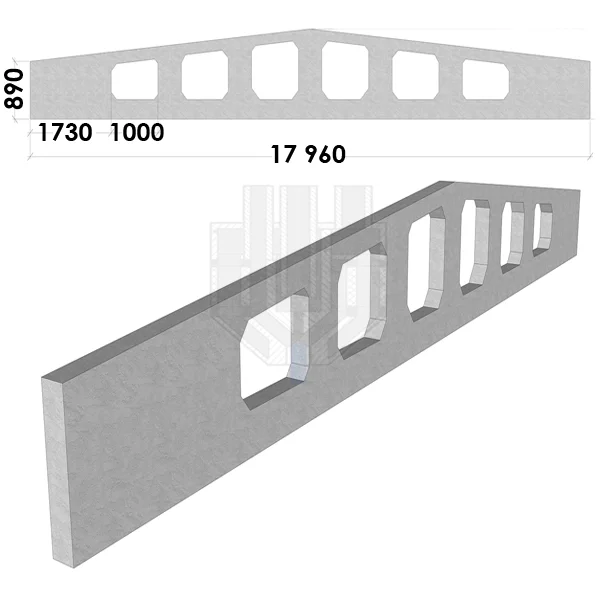

Формы металлические  ГОСТ 20379-90 / Балки стропильные и подстропильные

  • БСП 9, 1БСП12 серии 1.462.1-10/89
  • 1БСД12, 2БСД12 серии 1.462.1-3/89
  • 1БСД18, 2БСД18 серии 1.462.1-3/89
  • Подкрановых балок БК6 серии 1.426.1-8

Собранная в рабочее положение форма заполняется бетоном. Уплотнение бетонной смеси производится вибраторами, расположенными на продольных бортах. Затем специальным устройством на форму сверху укладывается термовлагозащитное покрытие и включается режим прогрева. При достижении бетоном необходимой прочности форма распалубливается и изделие мостовым краном  при помощи траверсы перемещается на пост вывоза из цеха готовой продукции.

balki forma gbi.jpg
balka stropil.jpg
stropila forma gbi st.jpg

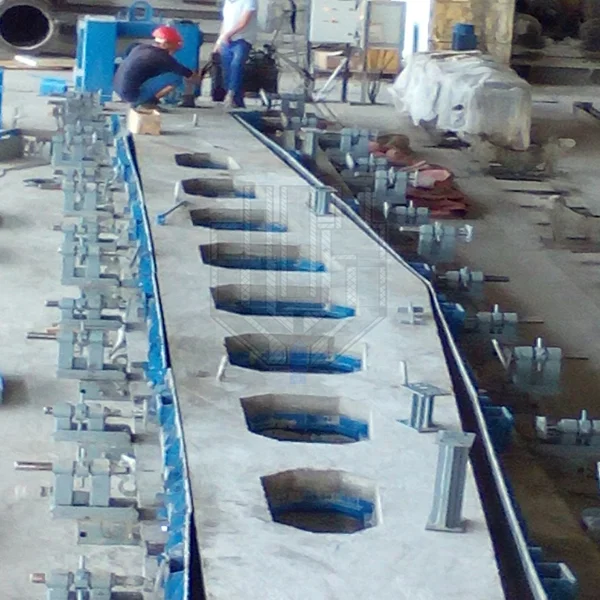

stropila forma gbi.jpg

Металлические формы для производства дорожных плит

В январе 2018 года изготовлена партия металлических форм для производства железобетонных дорожных плит типа ПДН размером 6 х 2 м, высотой 0.14 м.  Подробности читайте в разделе "Новости. МЕТАЛЛОФОРМА ДЛЯ ПДН-14 (6х2)" >>

metallicheskaya forma gbi stmachineru dorognaya plita.jpg

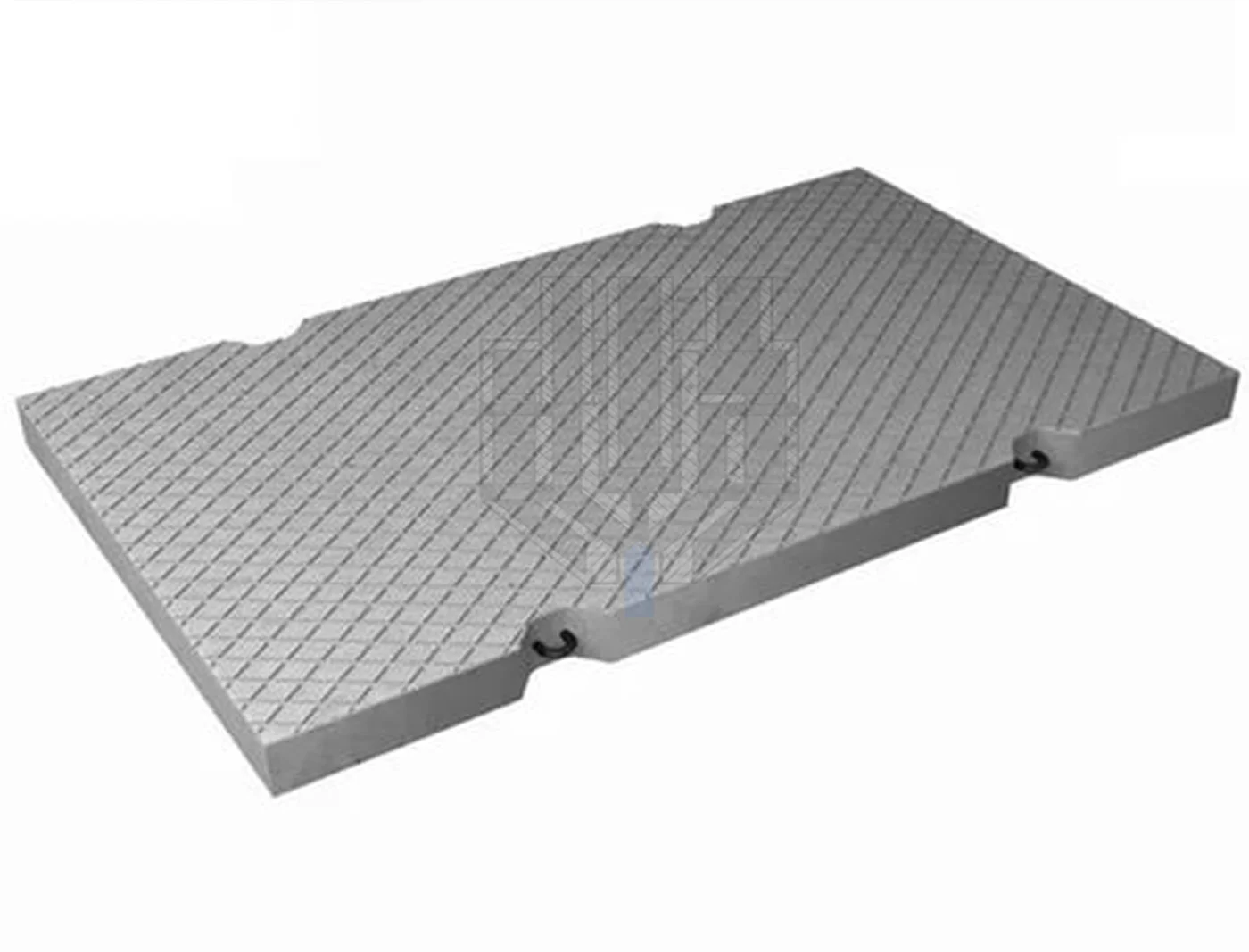

dorognaya plita metalloforma stmachineru.jpg

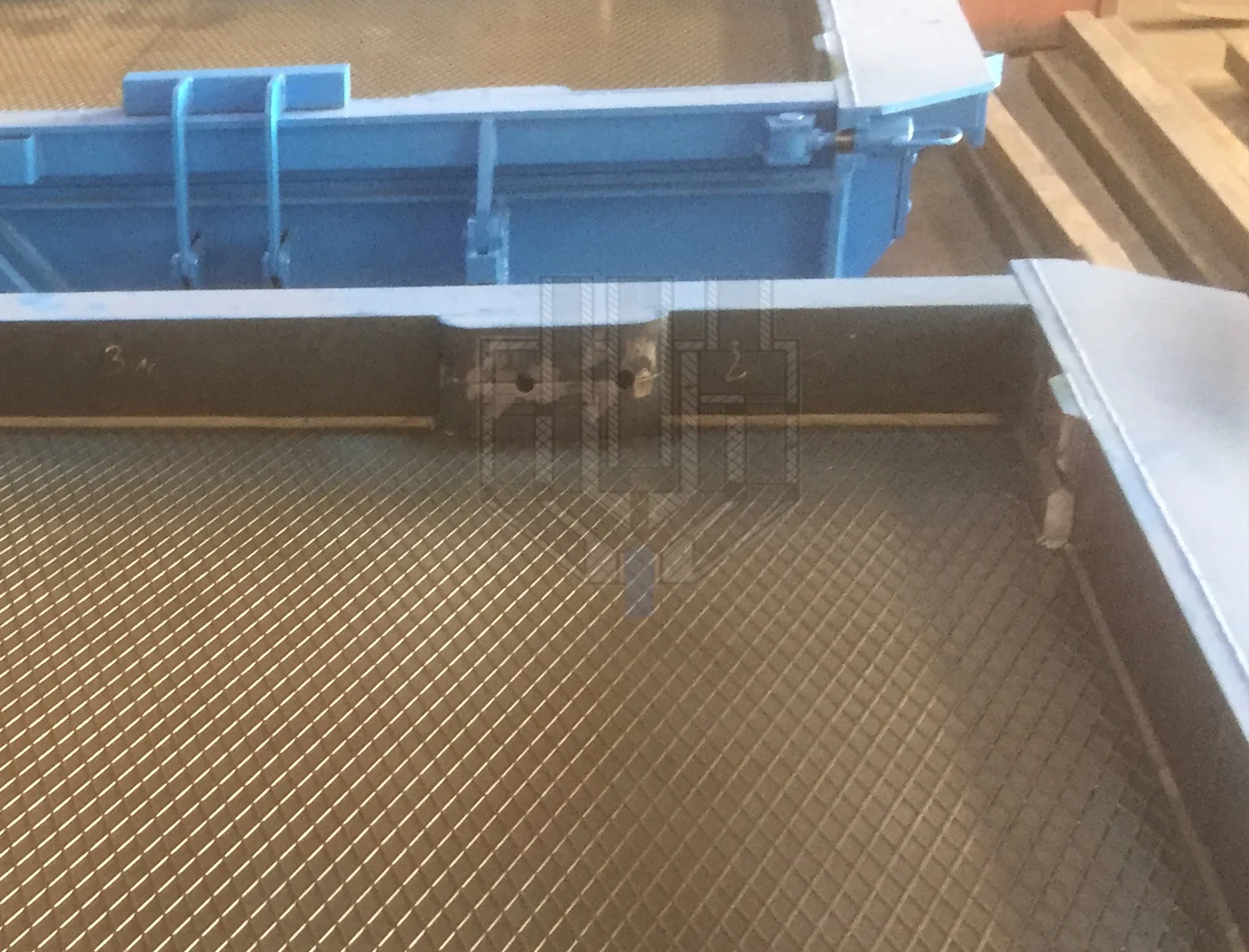

metalloforma st dorognaya plita.jpg
metalloforma stmachineru dorognaya plita.jpg

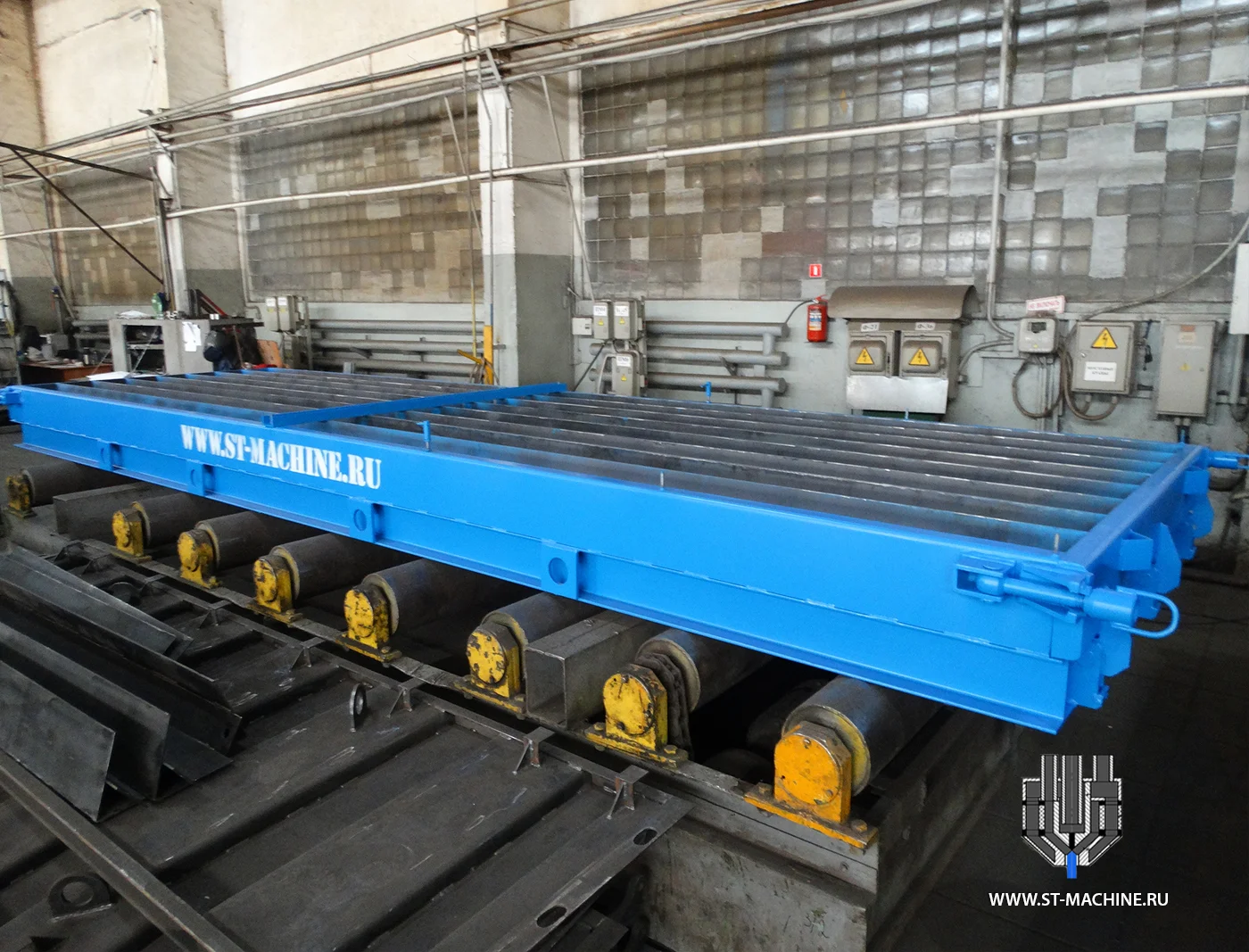

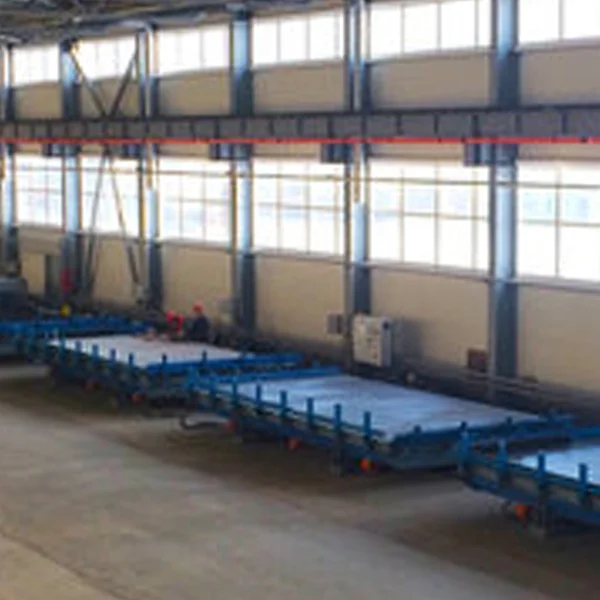

Линия по производству плоскостных элементов

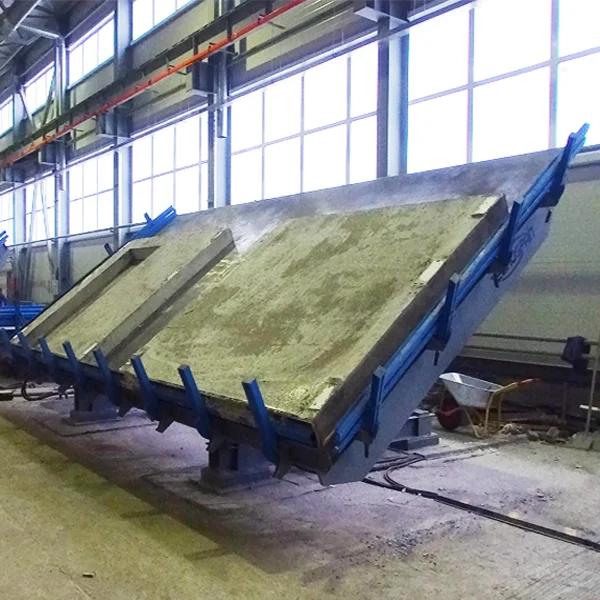

Изготовлены и внедрены на производстве технологические поддоны / наклонный стол с изменяемым углом рабочей поверхности (опрокидных поддонов) для изготовления плоских железобетонных изделий (диафрагм жесткости, балконных, дорожных плит, лифтовых шахт и др.). СТ-Машин это полный цикл работ: от проектирования до запуска оборудования / форм железобетонных изделий (+ установка гидравлической/пневматической систем). Готовые металлоформы жби встраиваем в производственный цикл Заказчика.

poddon mf gbi.jpg
st machine metalloforma.jpg
poddon mf gbi plitu.jpg
metalloforma st.jpg

Линия для производства колонн: модификация форм как с ручной, так и с гидравлической распалубкой.

Возможно использовать как формы для производства фундаментных блоков ФБС и свай

Раздвижная форма (стенд) предназначена для производства колонн, свай и ФБС в 2-х лотках (ручьях) с регулируемыми по ширине бортами. Форма для изготовления колонн позволяет формовать различные изделия с максимальным сечением 400х800 мм.  Для формования железобетонных колонн используется форма для производства колонн длиной 22 м, на которой установлены борта и сердечники, являющиеся опалубочной оснасткой, размещаемой на поддоне. Для повышения производительности несколько стендов для изготовления колонн могут быть установлены в одну линию в промежутках между рельсовыми путями.  Максимальная габаритная ширина стенда составляет 2872 см.  Для получения свободных от бетона пространств в формах для колонн используются металлические отсекатели, а для разделения по длине - разделители разной конструкции.

При установке специальных бортов формы для колонн позволяют производить преднапряжённые балки типа БСП, БСД и пр.  Наборы доборных стенок для производства балок БСП9, 1БСП12, 2БСП12, 1БСД18, 2БСД18, 3СБД 18  с установленными вибраторами, а также магнитная оснастка для образования пустот поставляются отдельно.

f kolonnu st machine.jpg
fo kolonnu st machine.jpg

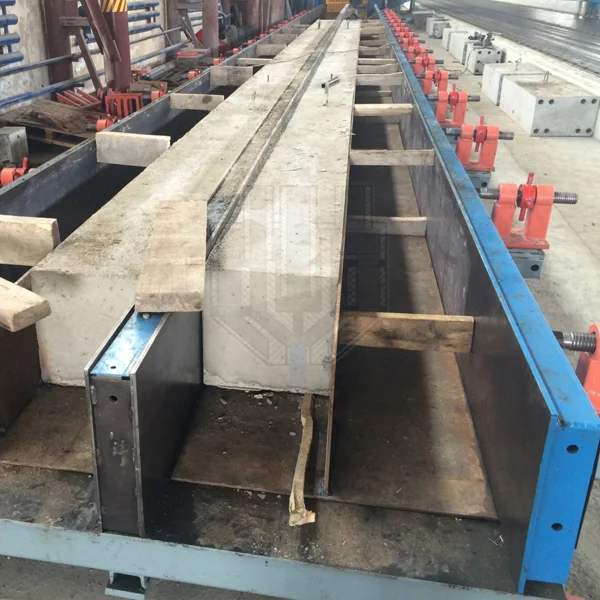

kolonnu st machine.jpg

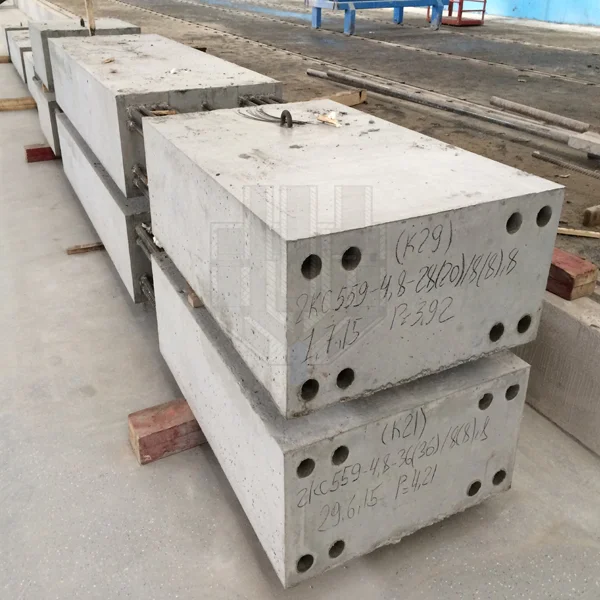

mf k.jpg

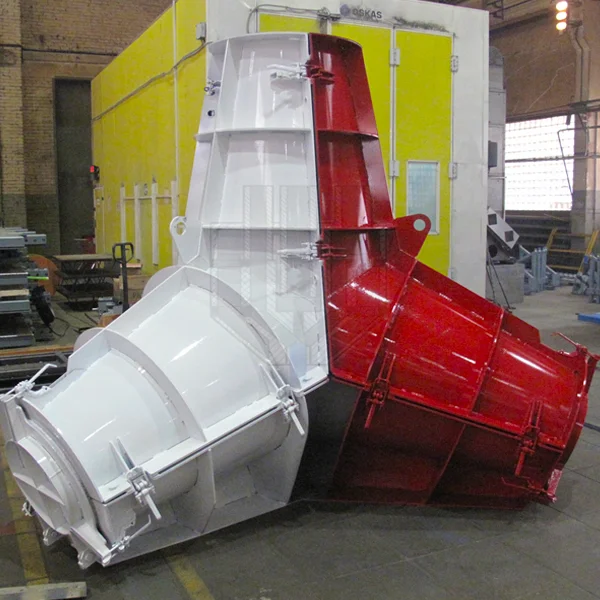

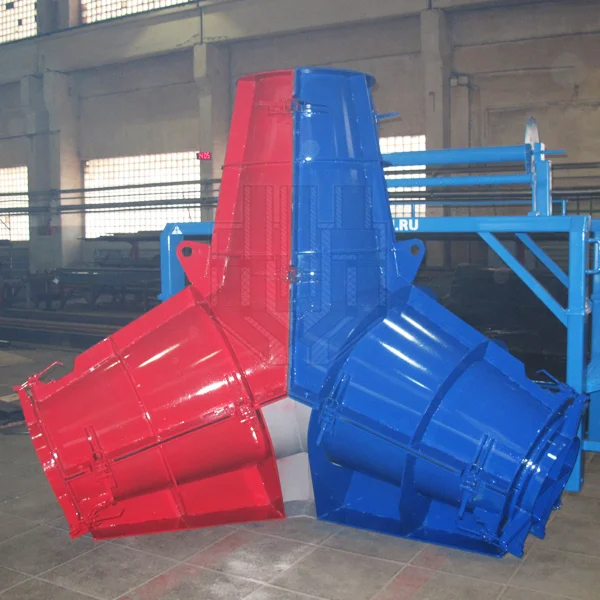

Металлическая форма для изготовления тетраподов Т-7,8 по ГОСТ 20425-75 применяемых для берегозащитных и ограничительных сооружений.

Конструкторским отделом СТ-МАШИН была разработана техническая документация на форму ФТ – 7,8.00.00.000.

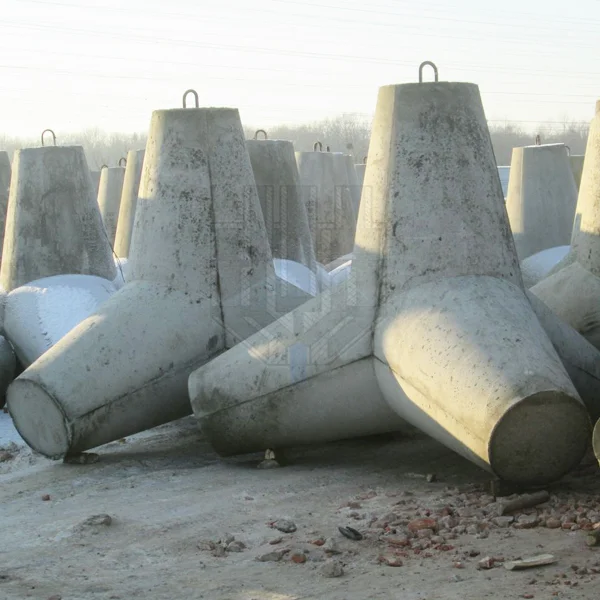

В настоящее время Заказчиком в городе Калининграде в поставленных СТ-МАШИН формах успешно изготавливаются тетраподы Т-7.8. Процесс изготовления тетраподов Т-7,8 в производственном цехе СТ-МАШИН, а также фото готовых фигурных бетонных блоков для оградительных и берегозащитных сооружений (тетраподов) в г. Калининград. Благодарность от «СПЕЦГАЗЭНЕРГОМАШ».

tetrapod forma.jpg
tetrapod forma gbi.jpg
izdelie tetrapod forma gbi.jpg
Завод СТ-МАШИН осуществляет изготовление металлических форм любой сложности, а также образующих оснасток для формующих машин линий безопалубочного виброформования Tehnospan, Tensyland и Resimart. +7 (495) 136-50-95 e-mail: info@st-machine.ru СТ-МАШИН осуществляет проектирование, изготовление и ввод в производственный цикл металлических форм различных классификаций для изготовления изделий из железобетона.


Отправка пресс-формы до места Заказчика осуществляется любой транспортной компанией или самовывозом.



Готовы изготовить металлоформы любой сложности для производства бетонных и железобетонных изделий.

Оборудование БСУ. Реконструкция / Модернизация завода Заказчика по приемлемой цене в кратчайшие сроки.

+7 (495) 136-50-95

e-mail:   info@st-machine.ru

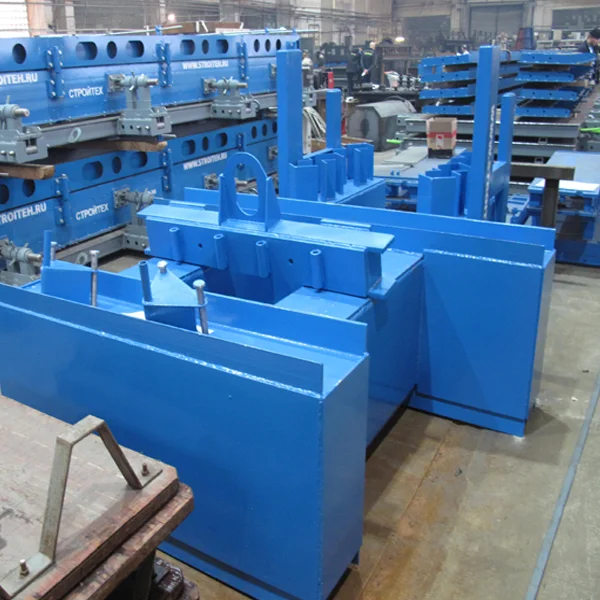

press forma metallicheskaya balok.jpg
