форма жби (дорожные плиты)

В январе 2018 года специалистами СТ-Машин была изготовлена партия металлических форм для производства железобетонных дорожных плит типа ПДН размером 6 х 2 м, высотой 0.14 м.

формообразующие оснастки Technospan

В апреле 2018 г. для завода АО «Завод ЖБК» были выпущены две формообразующие оснастки для плит ПБ 1200/220 и ПБ 1000/220 для машины Technospan (Техноспан).

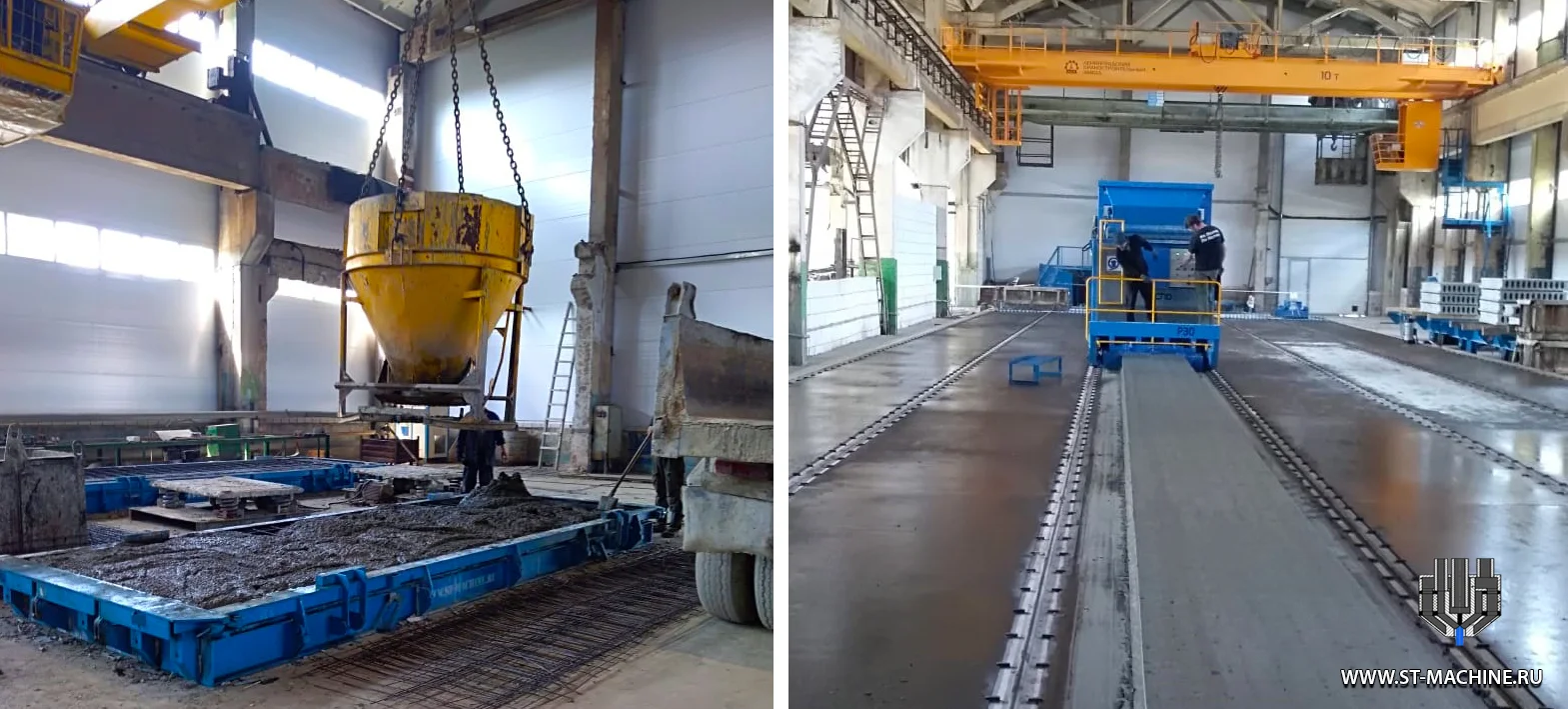

Эксплуатация форм жби и оснасток СТ-Машин на производстве завода ЖБК в Арзамасе, Нижегородская область


сотрудничество ст-машин и ао "завод жбк" (арзамас)

С 2017 года АО «Завод ЖБК» осуществил полную модернизацию производства. АО "Завод ЖБК". Было запущено 2 новых бетоносмесительных узла на итальянском и немецком оборудовании, запущено 3 новых открытых площадках для производства железобетона. Весной 2018 года АО "Завод ЖБК" запустил новую современную испанскую линию TEСNOSPAN по производству плит перекрытия по технологии безопалубочного формования (линия ЛБФ).  Оборудование позволяет изготавливать плиты любой длины и шириной 1м, 1,2м, 1,5м.

Производственное предприятие СТ-Машин получило заказ на разработку и производство металлических форм и оснасток для изготовления железобетонных изделий.

В январе 2018 года специалистами СТ-Машин была изготовлена партия металлических форм для производства железобетонных дорожных плит типа ПДН размером 6 х 2 м, высотой 0.14 м.  Металлоформа ST для изготовления дорожных плит ПДН состоит из усиленного металлического поддона, который воспринимает на себя нагрузки, передаваемые от предварительно напряженных стержней. На поддоне установлен ромбический рифленый лист толщиной 8мм. Высота рифленности соответствует ГОСТу на готовое изделие. Подробности читайте в разделе "Новости. МЕТАЛЛОФОРМА ДЛЯ ПДН-14 (6х2)" >>

В апреле для завода АО «Завод ЖБК» были выпущены две формообразующие оснастки для плит ПБ 1200/220 и ПБ 1000/220 для машины Technospan (Техноспан). Оснастки были заказаны заводу СТ-Машин от НПЦ СТРОЙТЕХ - поставщик оборудования ЛБФ. Машины НПЦ Стройтех могут быть изготовлены под любую колею (1200, 1500, 2000, 2400 мм), направляющую конструкцию (рельс, квадрат и пр.) и любое армирование – проволока, канаты, объёмная арматура.

Габариты оснасток, изготовленных на заводе СТ-Машин: 1000 х 220 и 1200 х 220.

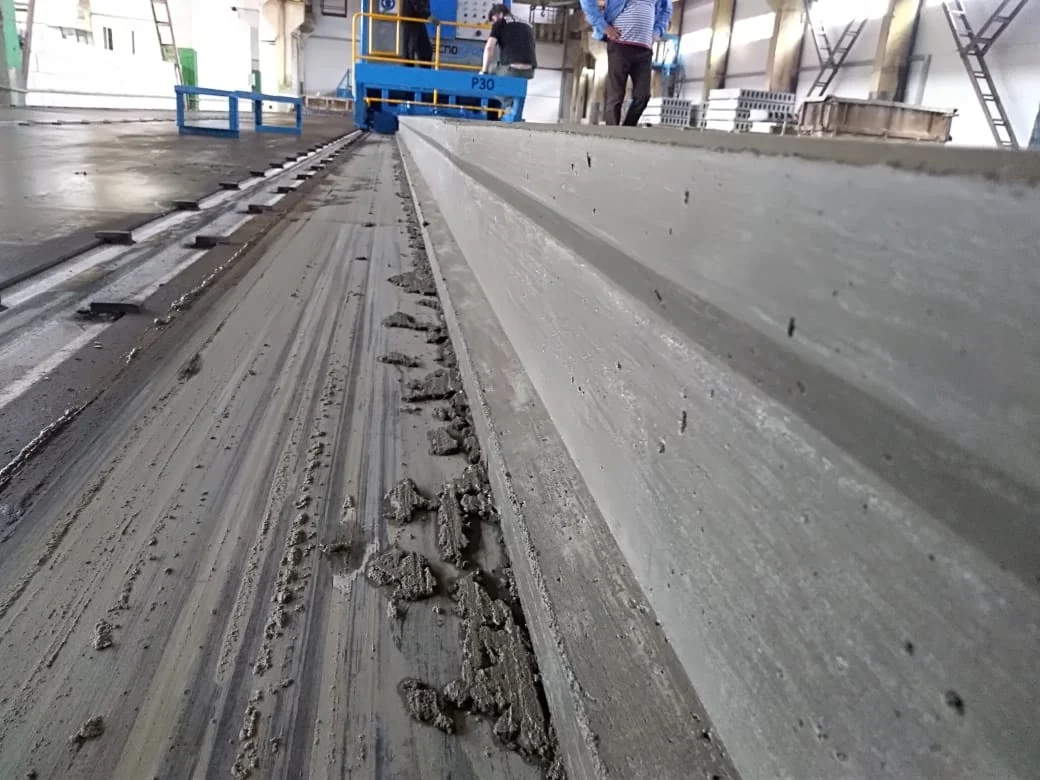

На фото представлен процесс формования железобетонных изделий на дорожках линии безопалубочного формования. Тип плит - ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах. Плиты, предназначенные для опирания по двум или трем сторонам, следует изготовлять предварительно напряженными. Плиты толщиной 220 мм, длиной менее 4780 мм, с пустотами диаметрами 159 и 140 мм и плиты толщиной 260 мм, длиной менее 5680 мм, а также плиты толщиной 220 мм, любой длины, с пустотами диаметром 127 мм допускается изготовлять с ненапрягаемой арматурой.


ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ И ЭКСПЛУАТАЦИЯ ФОРМ ЖБИ НА ЗАВОДЕ

После доставки и установки на заводе Заказчика в г. Арзамас началось производство дорожных плит ПДН - атV 6000х2000х140, сообщение об этом появилось в социальных сетях завода: «С  2018 года на АО "ЗАВОД ЖБК" запускается производство дорожных плит ПДН-АтIV размером 6000х2000х140. Эта продукция очень востребована для устройства временных и постоянных дорог на строительных, производственных и складских площадках».

Технические условия для изготовления дорожных плит ПДН разработаны серией 3.503.1-91 «Дорожные одежды с покрытиями из сборных железобетонных плит для автомобильных дорог в сложных условиях».

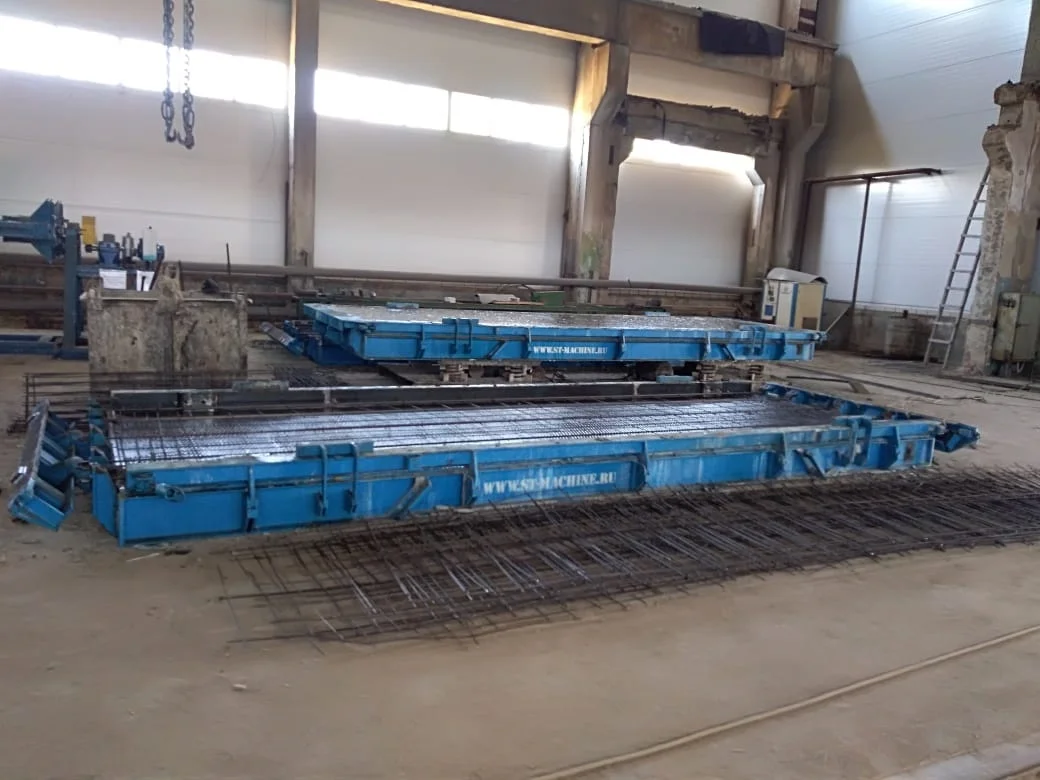

Первый этап: установка монтажно-стыковых изделий, установка сеток С1, С2, установка напрягаемой продольной арматуры, к примеру, Ø12Ам800 с установленными компенсационными пружинами.

Второй этап: с помощью гидравлического домкрата производится натяжка напрягаемой арматуры с усилием для Ам800-700Мпа. Контроль натяжения контролируется специальным прибором, например, ИНК-2.4Н.

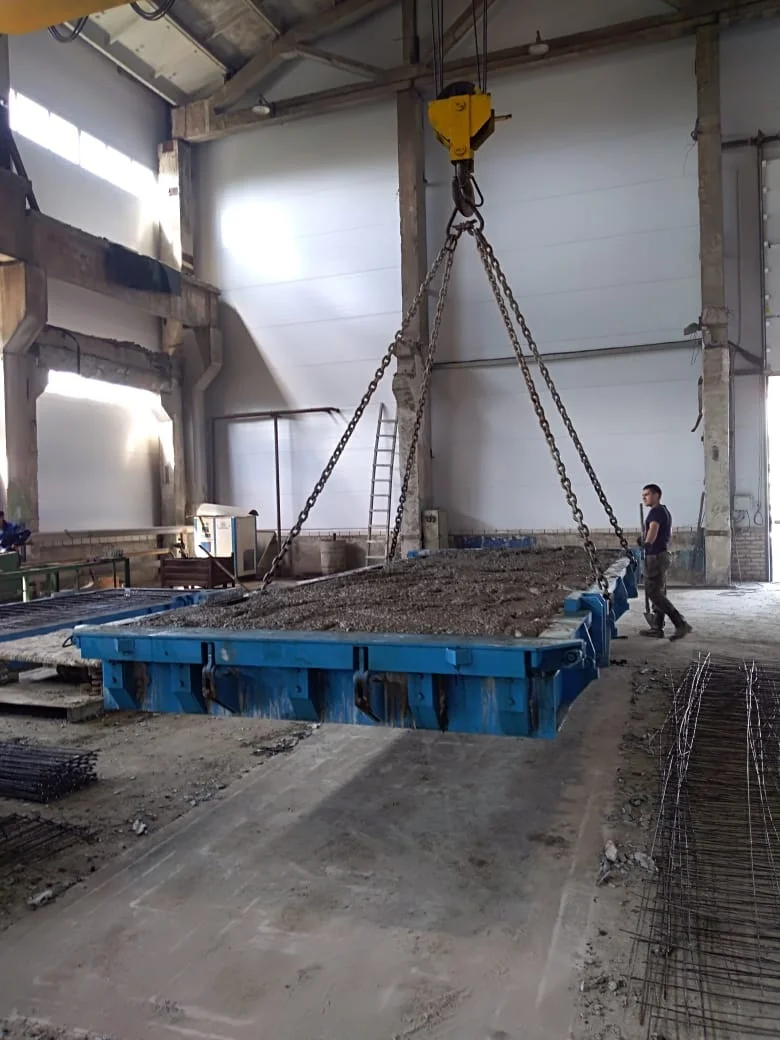

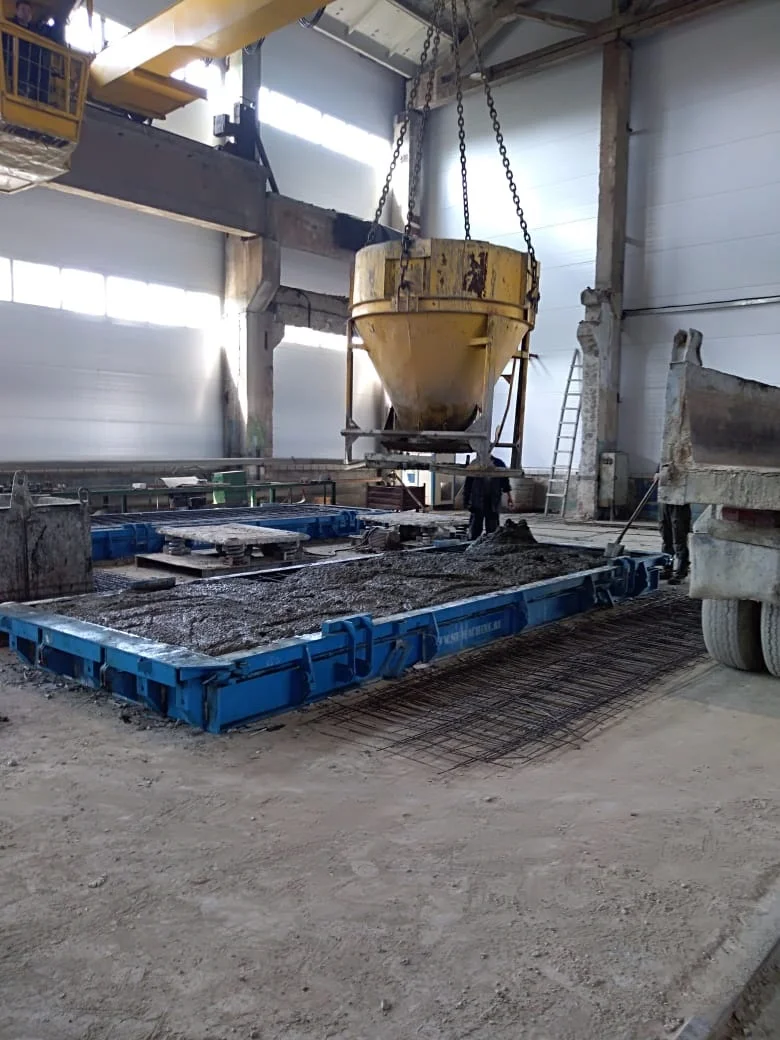

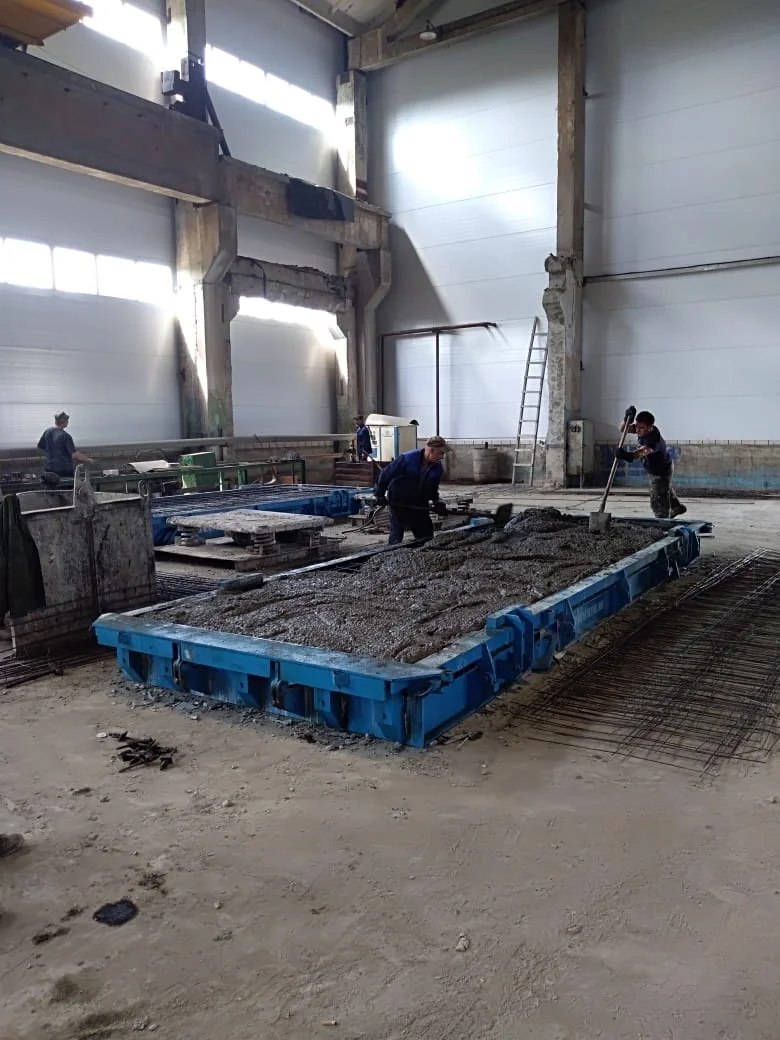

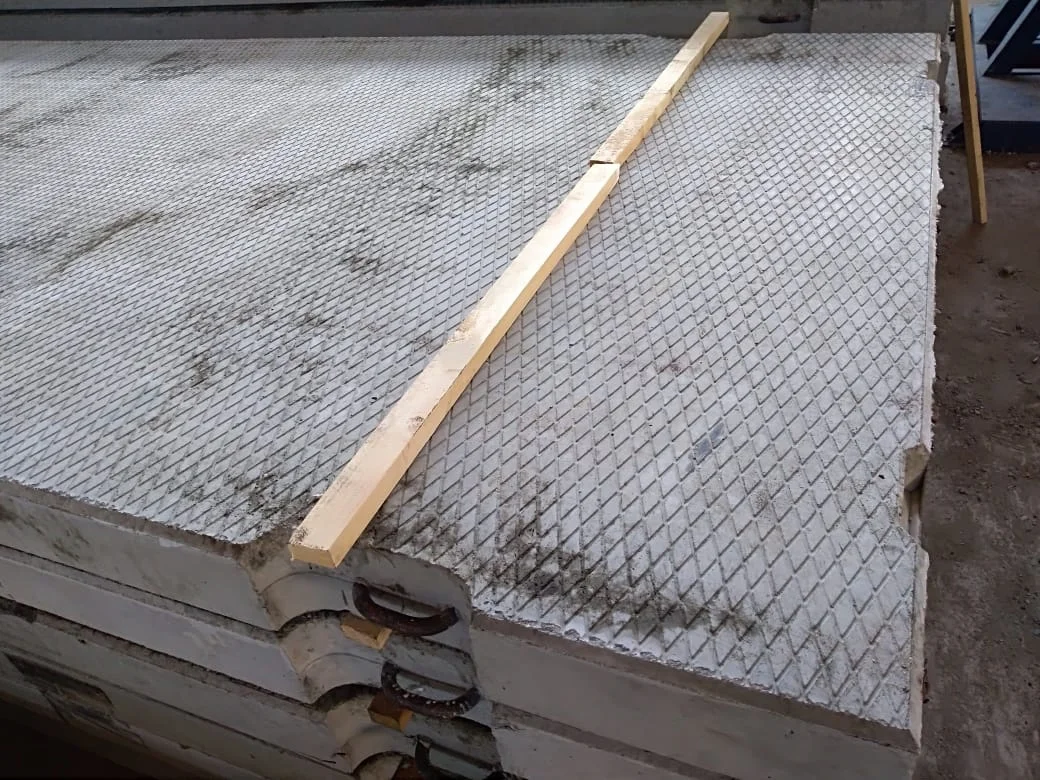

Третий этап: бетонирование плиты. Для бетонирования дорожной плиты на форме жби СТ-Машин следует использовать тяжелый бетон В30 (М400). Бетон должен удовлетворять требованиям ГОСТ 26633. Требуемые прочность и морозостойкость бетона для изготовления плит достигается применением высококачественных исходных материалов (песка, щебня, цемента), пластифицирующих и воздухововлекающих добавок (объем вовлеченного воздуха в уплотненной бетонной смеси должен составлять 4-6 %), водоцементного отношения (не более 0,38), осадки конуса 2-4 см, а также режима пропаривания, исключающего сушку бетона при пропаривании (применение пропаривания с температурой в пропарочной камере 60-65 градусов или с температурой 70-75 градусов допускается, но с укрытием плит полиэтиленовой пленкой). Для соединения плит ПДН между собой при устройстве покрытия, в них предусмотрены закладные элементы в виде горизонтально расположенных стальных скоб, свариваемых при монтаже. Стыковые скобы, устанавливаемые по длинным (продольным) граням плиты, являются одновременно монтажными элементами для подъёма плит краном.

После бетонирования в металлоформе следует этап тепловой обработки.

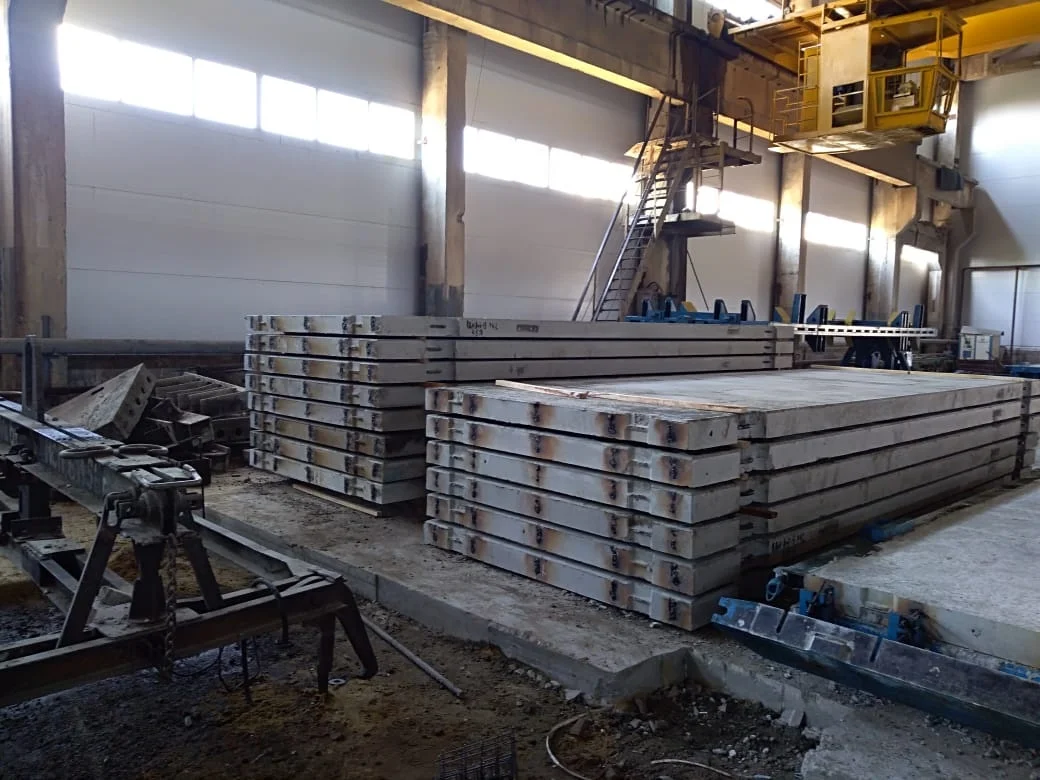

В заключении открываются борта формы жби ST и с помощью траверса осуществляется извлечение из металлоформы ПДН ST готового изделия.

ЗАТРАТЫ НА МЕТАЛЛОФОРМЫ ЖБИ ОКУПАЮТСЯ – ГОТОВАЯ ПРОДУКЦИЯ ВОСТРЕБОВАНА НА РЫНКЕ

Ни одно современное дорожное строительство не может обойтись без качественных железобетонных изделий, в том числе, плит дорожных. Поэтому специалистами СТ-Машин регулярно изготавливаются металлические формы для изготовления плит дорожных.

Плиты дорожные напряженные ПДН АтV могут быть использованы в дорожной сфере как возможность минимизировать затраты при обустройстве дорожного полотна, при этом получив высокопрочные конструкции. Такая дорога отличается долговечностью и надежностью, при этом не требует затрат на ремонт и обслуживание.

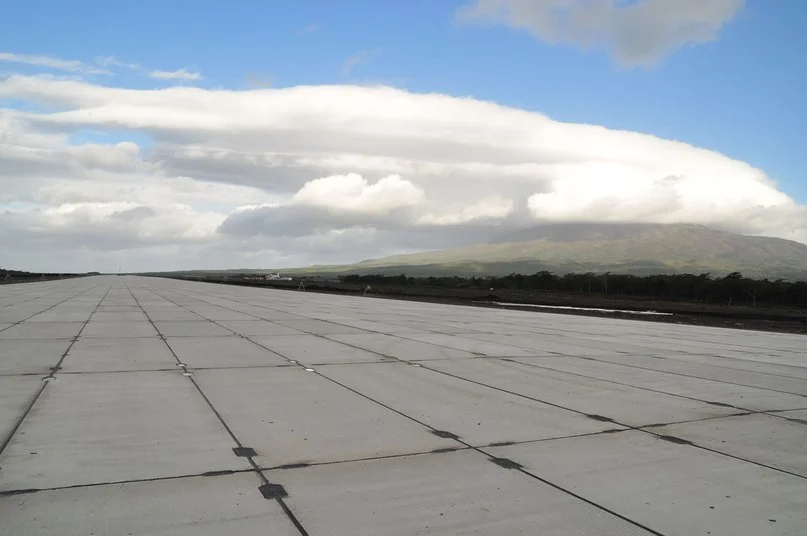

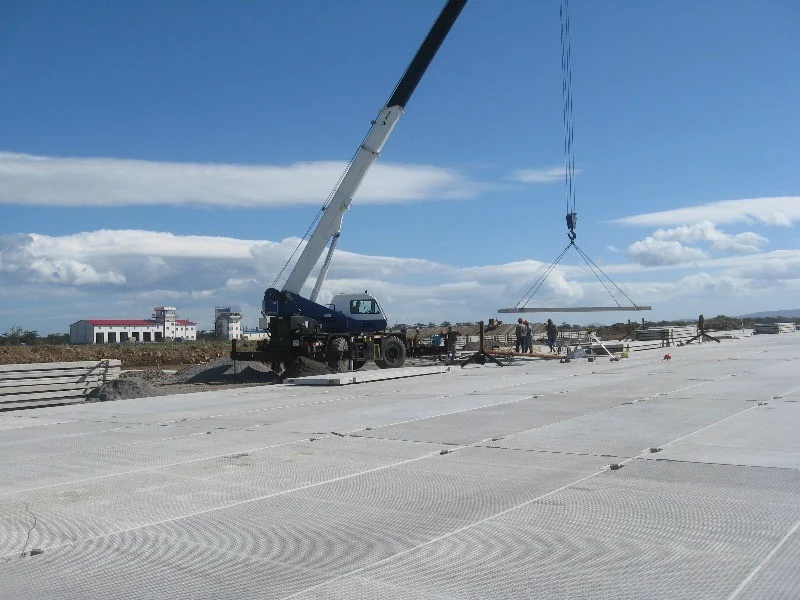

Плиты дорожные ПДН-14 применяют при обустройстве дорог, а также покрытий площадок в аэропортах и на военных полигонах. Так как данные изделия армированы, то они способны воспринимать значительные нагрузки от тяжелой бронированной техники или самолетов. Дорожное полотно получается очень прочным, так как сами плиты весят свыше 4 тонн. Это универсальные железобетонные элементы, применение которых полностью экономически оправдано. За счет жесткого армирования плиты ПДН АтV могут выдерживать сдавливающие и сжимающие деформации от многотонной техники.

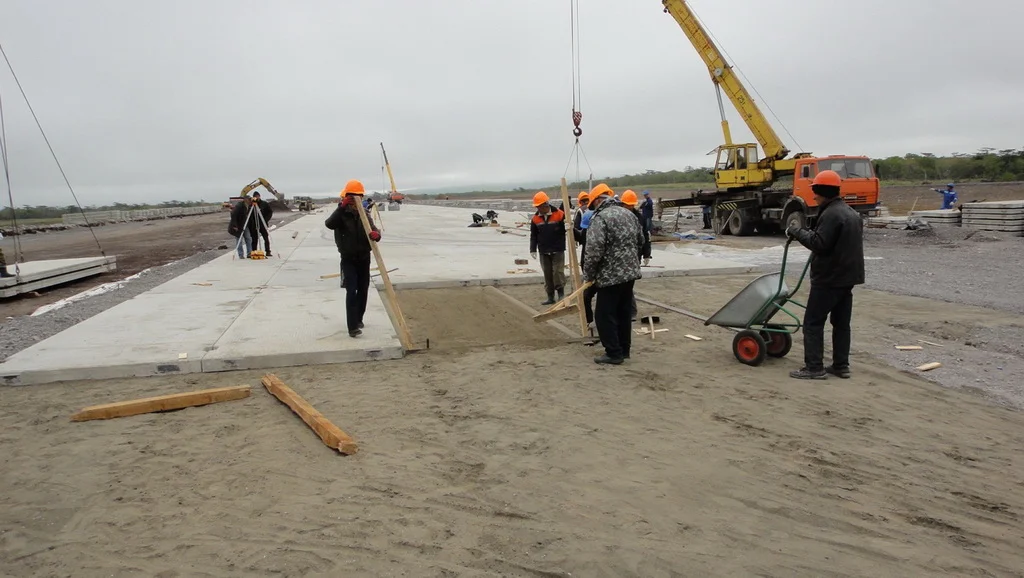

Данные плиты ПДН могут быть использованы также и в гражданском строительстве для обустройства стояночных площадок в условиях мягких или просадочных грунтов, в качестве основных изделий для строительства подъездных дорог и покрытий дорожного полотна вспомогательного назначения

СТ-МАШИН осуществляет проектирование, изготовление и ввод в производственный цикл формообразующих оснасток для машин Technospan (Техноспан), Tensyland (Тенсиланд),  Resimart (Рисимарт), Instalpreten и Гевит. С 2009 года производим любые металлические формы для изготовления бетонных/железобетонных изделий на заказ. Опытные специалисты конструкторского отдела машиностроительного завода СТ-Машин подготовят для Вас проектную документацию  в соответствии с исходно-разрешительной документацией и с соблюдением требований нормативной документации.

Производственные мощности СТ-Машин позволяют изготавливать высококачественные металлоформы и оснастки всех типов и размеров согласно ГОСТ.
